Das zeichnet uns aus:
  • Produkte mit hoher Maßgenauigkeit
  • Kundenspezifische Auslegung
  • Erhöhte Verfügbarkeit der Produktionsanlage
  • Vorort Betreuung

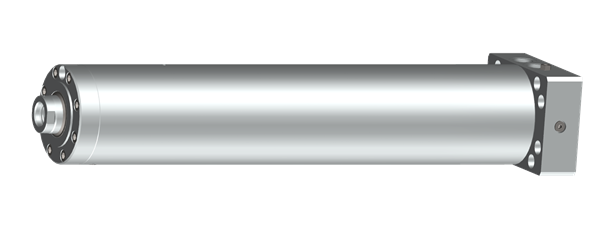

Hydraulikzylinder als Führungssäule
in Gießgestellen

Die hydraulische Führungssäule ist eine außen gehärtete Säule mit integriertem Hydraulikzylinder. So können mit der Kolbenstange gekoppelte Lasten präzise geführt und bewegt werden, ohne den Zylinder selbst durch Seitenkräfte zu belasten.

Mit der hydraulischen Führungssäule können platzsparend zwei Funktionen mit einem Bauelement erreicht werden: die Linearbewegung eines Hydraulikzylinders und die exakte Führung einer runden Säule. Durch die gehärtete Oberfläche der Führungssäule können sehr große Führungskräfte übertragen werden.



Ausführung

Differential-Zylinder mit beidseitiger Endlagendämpfung

Ausstattung

Dichtungssystem Verschluss: Servocop®
PU/NBR für Hydrauliköl bis 100°C
PU+/NBR für HFC bis 60°C
FKM für Temperaturen bis 200°C

Kolbenstangengüte

20MnV6 verchromt und gehont
42CrMo4V gehärtet, verchromt und gehont

Hydraulikzylinder als Führungssäule in Gießgestellen
Befestigung

Zylinder: Rechteckflansch kolbenseitig,
Kolbenstange: Innengewinde

Hydraulik-Anschlüsse

nach ISO 228
Anschlusslage: kolben- und stangenseitig oder beide kolbenseitig integriert

Führungsrohr

außen: randschicht gehärtet 52 HRC, optional verchromt
innen: gehont

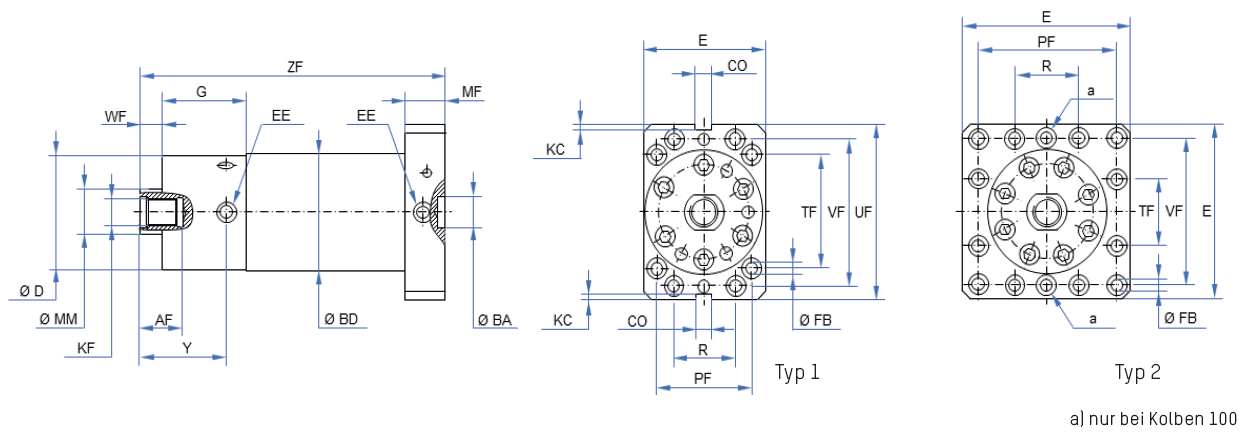

Technische Daten der hydraulikzylinder als Führungssäule in Gießgestellen

Kolben
Ø

MM
f7

Hub** KF AF
min.
WF ZF** G MF BD
f9
D BA
H7
Y PL EE Artikel
80 50 430 M 30 35 28 729 28 50 130 129,8 40 78 27 G 3/4* 55514409
100 60 250 M 36 45 30 615 114 55 155 154 40 119 32 G 3/4 40640999
100 60 400 M 42 x 1,5 60 28 835 105 70 160 155 50 110 40 G 3/4 36866999
125 80

400

 M 60 x 2 55 42 949 154 70 180 179,8 50 162 33 G 1 40696999





Kolben
Ø

Flansch

UF E TF VF R PF CO
-0,1
KF FB p max. Artikel
80 Typ 1 185 130 155 122 60 102 - - 19 160 bar 55514409
100 Typ 1 225 155 150 190 64 118 25 5 21 200 bar 40640999
100 Typ 2 255 250 70 170 100 204 - - 26 160 bar  36866999
125 Typ 2 - 255 70 210 100 210 - - 26 160 bar 40696999

Maße in Milimeter

*   EE stangenseitig zusätzlich im kolbenseitigen Flansch
** Abweichender Hub und Einbaulänge

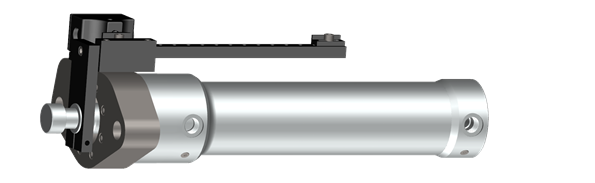

Kernzugzylinder
in Gießmaschinen

Kernzug-Zylinder sind besonders robuste Hydraulikzylinder, die auf die Anforderungen in Druckgussmaschinen angepasst sind.

Durch das außen angebaute Positionserfassungssystem mit Endschalter können beide Endlagen flexibel auf jede Stellung positioniert werden. Die Kolbenstange ist durch das Positionserfassungssystem verdrehgesichert.

Ein modernes Dichtungssystem vergrößert die Standzeit der Zylinder.



Ausführung

Differential-Zylinder, optional mit Endlagendämpfung

Ausstattung

Dichtungssystem Verschluss: Servocop®
PU/NBR für Hydrauliköl bis 100°C
PU+/NBR für HFC bis 60°C
FKM für Temperaturen bis 200°C

Kolbenstangengüte

20MnV6 verchromt und gehont
42CrMo4V gehärtet, verchromt und gehont

Kernzugzylinder in Gießmaschinen
Befestigung

Zylinder: Schnellwechselflansch stangenseitig
Kolbenstange: Anschlusszapfen

Hydraulik-Anschlüsse

nach ISO 228
Anschlusslage: kolben- und stangenseitig

Zulässiger Druck

bis 160 bar

no-img

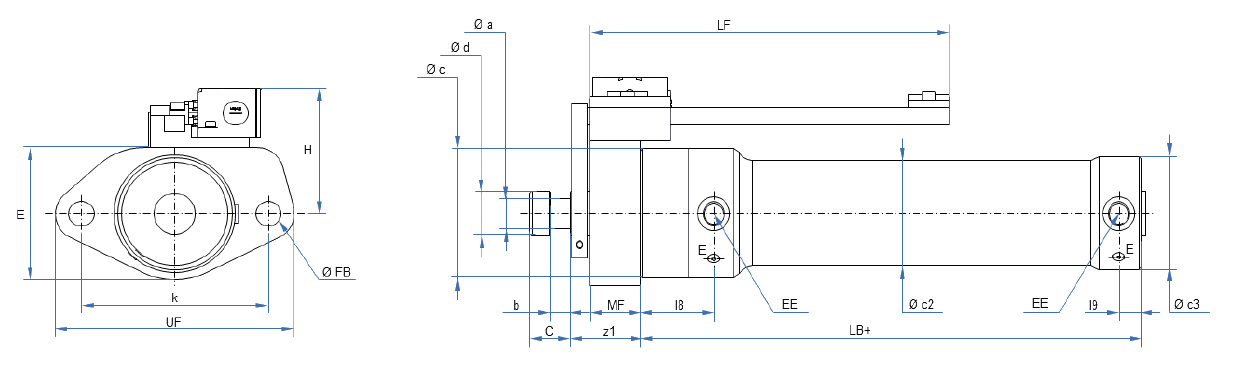

Kolben
  Ø

Stange
  Ø
Anschluss Entlüftung LB a d C b c c2 c3 l8 l9
40 20 G 1/4  M 8 x 1  100 13 19 20 10 68 50 52 33 14
50 25 G 3/8  M 8 x 1  108 17 24 26 13 80 60 64 34 15
60 30 G 1/2  M 8 x 1  117 20 29 30 15 95 70 76 41 17
80 40 G 1/2  M 8 x 1  149 27 39 40 20 116 95 102 49 23
100 50 G 3/4  M 8 x 1  169 34 49 50 25 140 120 126 56 22
125 60 G 1  M 8 x 1  188 40 59 60 30 168 145 158 63 38
140 80

G 1 1/4

 M 8 x 1  216 54 79 80 40 200 160 180 75 31
160

100

G 1 1/4  M 8 x 1  234 67 99 100 50 220 190 202 80 50

160

120

G 1 1/4  M 8 x 1  273 80 119 120 60 240 220 228 110 46,5



Kolben
  Ø
Stange
  Ø
z1 MF k FB UF E H LF+ Zylinder Flansch

Positionserfassungs-
system

40 20 15 40 105 18 141 80 98 60 55568243 55568253 55568261
50 25 23 40 150 25 200 90 103 60 55568242 55568252 55568260
60 30 25 50 160 25 210 110 113 60 55568241 55568251 55568259
80 40 25 50 180 25 230 130 123 60 55567970 55567984 55568021
100 50 28 55 210 25 260 150 133 60 55568244 55568254 55568262
125 60 33 65 250 30 310 180 148 60 55568245 55568255 55568263
140 80 40 65 280 35 350 220 168 60 55568247 55568256 55568264
160 100 40 80 290 39 370 240 178 60 55568249 55568257 55568265
160 120 45 90 310 45 400 260 188 60 55568250 55568258 55568266

                                                                                                                                         Maße in Milimeter
