Das zeichnet Hänchen Maschinenelemente aus:
  • Materialbeschaffung
  • Komplettbearbeitung
  • Oberflächenbehandlung
  • Toleranzen bis h6
  • ISO 9001:2008 Zertifizierung
  • jahrzentelange Erfahrung
  • technische Beratung
  • Abnahmen und Prüfungen

Beschaffenheit.
Stangen, Wellen, Achsen.

Wir produzieren für Sie Einzelstücke oder Kleinserien mit Durchmesser 12 mm bis 200 mm und bis zu 6.000 mm lang. Gerne übernehmen wir die Konstruktion oder fertigen nach Ihrer Zeichnung.

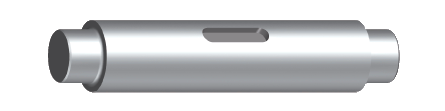

Materialgüte

Hochwertige Stahlwerkstoffe wie 20MnV6, 42CrMo4V, 16MnCr5, nichtrostende Stähle wie 1.4571 oder 1.4462, aber auch Aluminiumlegierungen oder Buntmetalle - wir verwenden das, was Sie brauchen.
Ebenso designen wir Ihr Produkt aus carbonfaserverstärktem Kunststoff (CFK). Mehr Informationen über unsere Möglichkeiten zu Bauteilen aus H-CFK finden Sie hier.

Materialgüte
Bearbeitung
Spanend mit modernsten Dreh-, Bohr-, Fräszentren. Feinstbearbeitet durch Innen- und Außen-Honen, Schleifen, Finishen. Massiv, als Hohlwelle oder mit Tieflochbohrung – in allen gängigen ISO-Passungen.

Bearbeitung

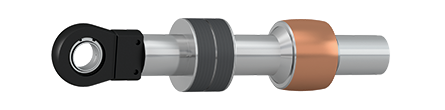

Beschichtung
Aluminium eloxiert, Stahl gehärtet, hartverchromt oder mit einer Nickelschicht versehen wie Ihre Anwendung es erfordert. Innen und außen können als Gleitflächen dicke Bronze- und Kunststoffschichten aufgebracht werden.

Beschichtung

Ausführung.
Wir bringen die Stange zur Funktion.

Sei es als Präzisionswelle, Achse, Führungssäule oder Kolbenstange. Als integrierter Holm, Führungsstange oder druckfester Medienverteiler zur Zuführung von Flüssigkeiten unter Hochdruck.

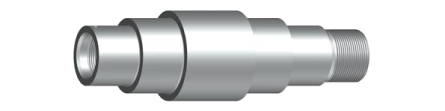

Präzisionswelle

Welche Enden Ihre Welle oder Stange haben soll, wir bieten Ihnen, was immer Sie benötigen: Außengewinde, Innengewinde, Zapfen, zylindrischen oder kegeligen Wellensitz, Radialbohrung oder Passfedernut, mit Schlüsselflächen, Vierkant oder Sechskant.


Präzisionswelle

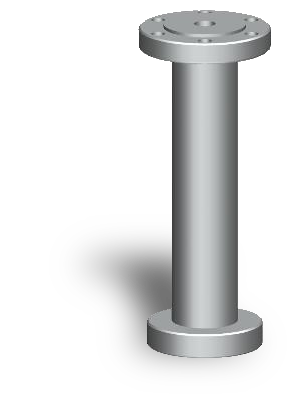

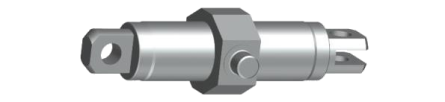

Funktionsstange

Verbindungsstangen und Kolbenstangen mit runden oder rechteckigen Flanschen, Wellen mit Scheiben. Einteilig, am Ende oder in der Mitte aufgeschweißt. Auch Schwenkzapfenflansche mit ihrer speziellen Geometrie sind für uns kein Problem.
Nähere Informationen zu Kraftübertragungsstangen, Carbonstangen mit Gewindeenden aus Metall finden Sie aus unserer Themenseite.

Funktionsstange

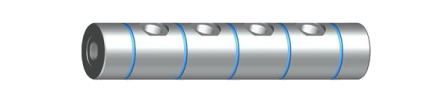

Verteilerachse

Hochdruckfeste Medienverteiler, längs- und quergebohrt. Mit Rohrgewinden oder kegeligen Gewinden, zum direkten Anschluss der Versorgungsleitung. Bei Bedarf auch mit geeigneten Dichtringen zum direkten Einbau in Ihr Maschinengehäuse.

Verteilerachse

Fertigungsmöglichkeiten

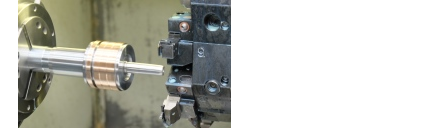

Drehen
  • bis Ø 300 mm
  • Länge bis 7.000 mm
Drehen

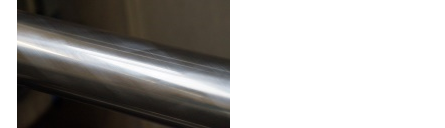

Honen
  • Innen-Ø 650 mm
  • Außen-Ø 400 mm
  • Länge bis 7.000 mm

Honen

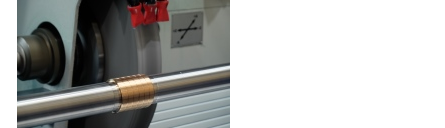

Schleifen
  • Außen-Rundschleifen: Schleiflänge bis 1.800 mm, Ø 400 mm
  • Flachschleifen: 600x300x400 mm (LxBxH)
  • Material: Stahl, Bronze, Aluminium, ...
Schleifen

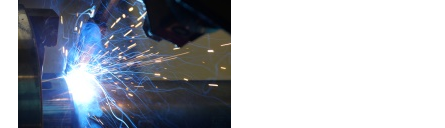

Schweißen
  • Robotergesteuertes Schweißen Ø bis 500 mm
  • Länge bis 1.800 mm
Schweißen

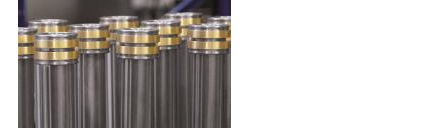

Beschichten
  • Stahl mit Kunststoff oder Bronze beschichten
  • Korrosionsschutz (Phosphatieren/ Vernickeln/ Verzinken/  Verchromen/ Lackieren)
  • Eloxieren
Beschichten

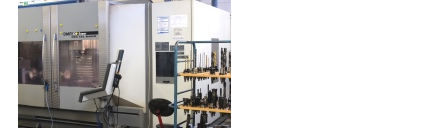

Fräsen
  • bis Ø 300 mm
  • Länge bis 2.000 mm

Fräsen

Abnahmen und Prüfungen

  • Ultraschallprüfung
  • Farbeindringprüfung
  • Magnetpulverprüfung
  • Durchführung von Abnahmeprüfzeugnis 3.1 und 3.2 gemäß DIN EN 10204
  • Weitere Prüfungen auf Anfrage

Einsatzbeispiele von Stangen, Wellen, Achsen

Antriebswelle in Handwerkzeugmaschine

Fertigungsschritte: wickeln des Carbonstabes und einbringen der Gewindeenden

Material: Korpus H-CFK, metallische Enden aus Aluminium, Durchmesser 18 mm und Länge 300 mm

Aufnahmewelle für Textilmaschine

Fertigungsschritte: drehen, bohren und honen

Material: 20MnV6 verchromt und gehont, Durchmesser 25 mm und Länge 469 mm

Welle für Jochprüfstand

Fertigungsschritte: drehen und Umfangsbearbeitung

Material: 42CrMo4V, Durchmesser 200 mm und Länge 1.200 mm

Antriebsstange

Fertigungsschritte: drehen und längen

Material: 42CrMo4V, unterschiedliche Durchmesser von 150 bis 180 mm und Länge 912 mm

Kolbenstange für Fördertechnik

Fertigungsschritte: sägen und beidseitig andrehen

Material: Lagermaterial 20MnV6 verchromt und gehont, Durchmesser 30 mm und Länge 655 mm

Verlängerungsstange für die Kunststoff-Fertigung

Fertigungsschritte: andrehen, Gewinde und Flächen fräsen am Umfang

Material: Güte C 45 K, Durchmesser 32 mm und Länge 626 mm

Adapterstück im Sondermaschinenbau

Fertigungsschritte: drehen, bohren und fräsen

Material: 42CrMo4V verchromt, Durchmesser 36 mm und Länge 80 mm
