Prüfmaschine für Dichtungen und Stangenoberflächen

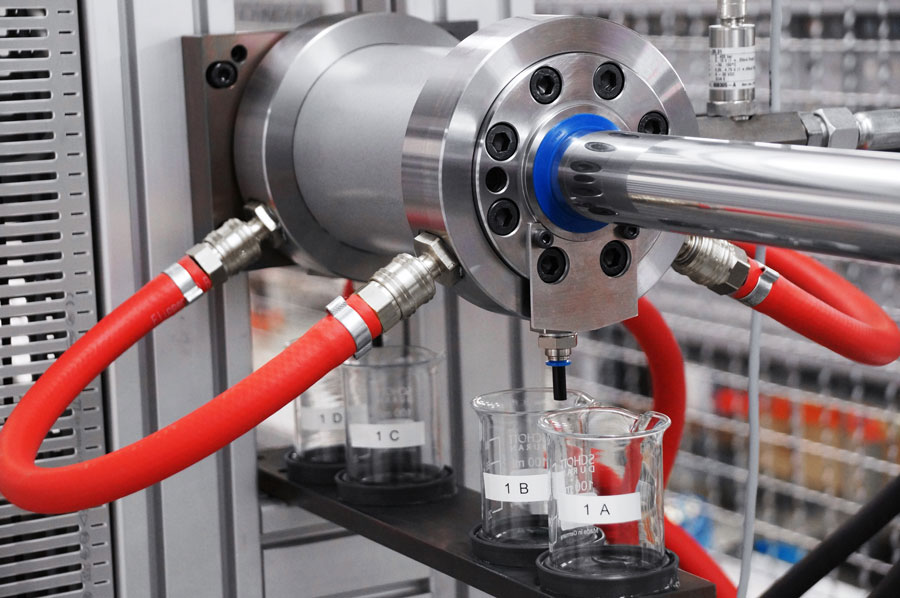

Dichtungsprüfstand Ratio-Drive^®

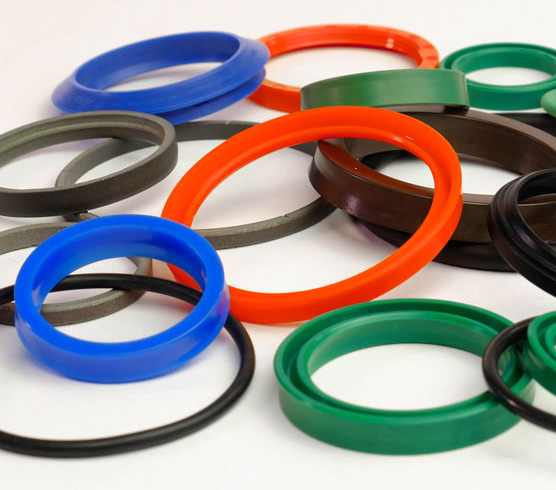

Für die Qualität eines Hydraulikzylinders und anderer fluidtechnischer Produkte ist die Dichtung in Kombination mit der Kolbenstangenoberfläche entscheidend. Verschiedene, äußerst unterschiedliche Parameter stoßen hier aufeinander. „Dichtigkeit und Minimierung der Reibung sind eigentlich gegenläufige Parameter“, so Matthias Breisch, Leiter des Versuchs bei Hänchen. „Deshalb hieß es früher ‚dicht oder leichtgängig‘ in der Hydraulik.“ Dichtigkeit ist in Qualitätsprodukten heute eine Selbstverständlichkeit. Doch Reibung, Verschleiß, Positionier- und Wiederholgenauigkeit, maximale und minimale Geschwindigkeit, Stick-Slip-Verhalten, minimaler und maximaler Druck, Eignung für bestimmte Fluide, darunter beispielsweise auch Skydrol^® oder wasserbasierte Fluide sowie Grenzwerte für Verunreinigungen des Fluids sind weitere wichtige Parameter. Hinzu kommen die unterschiedlichen Dichtungssysteme: Klassische Dichtungen mit Dichtungs- und Abstreifringen und berührungslose Dichtungen mit hydrostatisch gelagerter Kolbenstangenführung oder mit der Ringspaltdichtung, übrigens ein Patent von Hänchen. Bei den klassischen Dichtungen spielen unterschiedliche Dichtungsmaterialien ebenso eine Rolle wie die Geometrie – insbesondere die der Dichtkante. Entscheidend ist aber auch die Beschaffenheit der Gegenlauffläche, zum Beispiel der Kolbenstange, sowie die Reibungs- und Schmiereigenschaften unterschiedlicher Medien. Dazu gehören chrombeschichteter Stahl oder Leichtmetalle, aber auch moderne Materialien mit spezieller Kunststoffbeschichtung wie etwa H-CFK^®, der Verbundwerkstoff von Hänchen aus Carbon. Die Oberflächen-Bearbeitungsverfahren wie Honen oder Schleifen dieser Werkstoffe wirken sich ebenfalls auf die Dichtwirkung aus.
