Absturzsicherung in Maschinen
Fallsicherung im Maschinenbau für Vertikalachsen
Die Absturzsicherung dient zum Klemmen runder Stangen in Vertikalachsen.
Sie gewährleistet höchste Sicherheit und Zuverlässigkeit – sei es beim stufenlosen Absichern von Lasten im Stillstand, als Sicherheitsbauteil für schwerkraftbelastete Achsen im Havariefall oder zur effektiven Fallsicherung im Maschinenbau.
Die Absturzsicherung verriegelt mechanisch nach einem Selbstverstärkungsprinzip und ist als Druck- oder Zugausführung erhältlich. Das Entriegeln erfolgt über hydraulischen oder pneumatischen Druck.
- Sicherheit von Mensch und Maschine
- Klemmkraft ohne Energiezufuhr
- Für den vertikalen Einsatz
- Pneumatisch oder hydraulisch
- Haltekraft durch Selbstverstärkungsprinzip
- DGUV-Test zertifiziert
Einsatz und Verwendung der Absturzsicherung
Die Sicherheitslösung für Mensch und Maschine
Die Absturzsicherung basiert auf unserer seit 1965 gewachsenen Erfahrung mit Klemmeinheiten der Ausführung Ratio Clamp®. Diese bewährte Technologie haben wir speziell weiterentwickelt, um höchste Sicherheit bei Anwendungen an senkrechten, schwerkraftbelasteten Achsen zu gewährleisten. Dadurch stellen wir eine höhere Klemmkraft für den Ernstfall bereit.
- Fixierung von Rundstangen aller Art, an jeder Position
- Klemmt aus dem Stillstand, zum Abbremsen im gelegentlichen Havariefall auch aus der Bewegung heraus
- Klemmkraft ohne Energiezufuhr auf unbegrenzte Zeit
- Fixiert Achsen exakt bei Stromausfall, Antriebs- oder Steuerungsfehlern
- Pressen & Stanzanlagen: Verhindert das Absinken des Oberteils, schützt Werkzeug und Bedienpersonal
- Werkzeugmaschinen: Sichert schwere Vertikalachsen und Spindeln zuverlässig gegen Absturz
- Robotik & Portale: Hält Werkzeuge und Lasten sicher in Position, selbst bei Ausfall der Antriebe
- Intralogistik & Lifte: Garantiert Sicherheit für Personen und Waren in Hubsystemen
- Pressen & Stanzanlagen: Verhindert das Absinken des Oberteils, schützt Werkzeug und Bedienpersonal
- Werkzeugmaschinen: Sichert schwere Vertikalachsen und Spindeln zuverlässig gegen Absturz
- Robotik & Portale: Hält Werkzeuge und Lasten sicher in Position, selbst bei Ausfall der Antriebe
- Intralogistik & Lifte: Garantiert Sicherheit für Personen und Waren in Hubsystemen
Funktionsprinzip der Absturzsicherung
Die Klemmeinheit für Hochhalteeinrichtungen
Die Absturzsicherung arbeitet mechanisch nach dem Funktionsprinzip des Reibschlusses. Im drucklosen Zustand baut sich die Haltekraft über das konische Klemmsystem beim Absinken der Last auf. Dabei wirkt das Selbstverstärkungsprinzip, wodurch die Stange verriegelt.
Last sichern
Fällt der Entriegelungsdruck ab, legen sich die unter Federvorspannung stehenden Klemmsegmente an die zu klemmende Stange an. Durch die so entstehende Reibkraft ist die Last gesichert und die Absturzsicherung ist bereit, die Last zu übernehmen.
Verriegeln, Last übernehmen
Bewegt sich die zu klemmende Stange in Lastrichtung, verschieben sich die Klemmsegmente durch die Reibung bis zum internen Anschlag. Das führt zu einer selbstverstärkenden Verriegelung des Systems. Dadurch baut sich die Haltekraft auf und die Last wird übernommen.
Entriegeln
Durch hydraulischen oder pneumatischen Entriegelungsdruck wird der Entriegelungskolben mit den Klemmsegmenten aus dem Zustand "Last sichern" in die entriegelte Position nach oben geschoben.
Im verriegelten Zustand ist zusätzlich zum Entriegelungsdruck eine externe Kraft entgegen der Lastrichtung auf die geklemmte Stange aufzubringen.Belasten und Überlasten
Sobald die Last übernommen ist, hält die Stange sicher, solange die maximal zulässige Haltekraft nicht überschritten wird.
Eine Überlastung mit Durchrutschen der Stange darf gelegentlich erfolgen, ohne dass diese oder die Absturzsicherung beschädigt werden.
Montage der Absturzsicherung
Befestigungsart Druckbelastung oder Zugbelastung
Fester Befestigungsflansch
Ergänzend zu dem fest an der Absturzsicherung montierten Zentrierbund kann ein fester Flansch verwendet werden. Beim Einsatz ist auf einen verspannungsfreien Einbau der Absturzsicherung zu achten.
Loser Befestigungsflansch
Ergänzend zu dem fest an der Absturzsicherung montierten Zentrierbund kann ein loser Flansch verwendet werden. Dieser ermöglicht sowohl einen radialen als auch einen vertikalen Bewegungsausgleich.
Sensoren der Absturzsicherung
Induktive Näherungsschalter und Druckschalter
Die Absturzsicherung kann optional mit bis zu 4 unabhängigen Sensoren ausgestattet werden: Abhängig vom geforderten Performance Level der Maschine, in die die Absturzsicherung integriert wird, können die Näherungsschalter bei Bedarf in redundanter Ausführung oder mit Diagnoseausgang vorgesehen werden.
Technische Daten der Absturzsicherung
Entriegelung durch hydraulischen oder pneumatischen Druck
| ABSTURZSICHERUNG FÜR VERTIKALACHSEN |
||||||
| + Verriegelung + Zertifizierung |
Selbstverstärkend DGUV Test |
|||||
| Stangen-Ø (mm) |
Zulässige Last (kN) |
Einbau- länge1 (mm) |
Einbau- länge2 (mm) |
Einbau-Ø |
||
| 25 | 10 | 152 | 155 | 71 | ||
| 28 | 15 | 169 | 82 | |||
| 40 | 33 | 211 | 214 | 106 | ||
| 50 | 52 | 264 | 125 | |||
| 56 | 67 | 262 | 265 | 140 | ||
| 63 | 100 | 285 | 290 | 160 | ||
| 70 | 107 | 302 | 172 | |||
| 80 | 133 | 322 | 325 | 194 | ||
1 Druckbelastung ohne Zentrierbund
2 Zugbelastung mit Zentrierbund
Die angegebenen Werte gelten für alle Medien.
Die Haltekräfte der Absturzsicherung für Maschinen hat eine Sicherheit von mindestens 2, übersteigt aber nicht die Sicherheit von 2,8.
- Druckbelastung oder Zugbelastung
- Hydraulisch entriegelt: min. 40 bar, max. 250 bar
- Pneumatisch entriegelt: min. 4 bar, max. 10 bar
- Werksseitige Überprüfung der Absturzsicherung nach 2 Mio. Schaltzyklen notwendig
- Max. Stangengeschwindigkeit: 0,5 m/s
- Betriebstemperatur: 0 °C bis +60 °C
- Medien: Mineralöle, HFC oder Druckluft, weitere auf Anfrage
Als Anbauteile stehen Ihnen verschiedene Befestigungsflansche sowie Sensorik Bauteile zur Verfügung. Eine Funktionsstange mit frei konfigurierbaren Kolbenstangenenden kann ebenfalls im Online-Produktkonfigurator HäKo konfiguriert werden.
FAQ - Klemmeinheit Absturzsicherung
Fragen zu Maschinenbau-Grundlagen
- Was ist der Unterschied zwischen statischem Klemmen und dynamischem Bremsen?
-
Statisches Klemmen dient dem sicheren Halten einer bereits stehenden Last, so wie es diese Klemmeinheit tut. Dynamisches Bremsen hingegen ist das Abbremsen einer Bewegung. Die Hänchen Absturzsicherung ist für das statische Halten konzipiert und zertifiziert, nicht für das Bremsen aus der Bewegung.
- Welche Bedeutung hat eine DGUV Test Zertifizierung für eine Klemmeinheit?
-
Die DGUV Test Zertifizierung bestätigt, dass die Klemmeinheit als sicherheitstechnisches Bauteil nach europäischen Normen wie der EN ISO 16092-1/-3 für Pressen geprüft ist. Sie vereinfacht die Risikobeurteilung der Gesamtmaschine, da die Schutzfunktion offiziell nachgewiesen ist.
- Was unterscheidet die Hänchen Klemmeinheit von hydraulischen Sperrventilen?
-
Im Gegensatz zu hydraulischen Sperrventilen (z.B. entsperrbare Rückschlagventile) funktioniert die Hänchen Klemmeinheit rein mechanisch und energieunabhängig. Sie bietet damit eine höhere Sicherheit bei Druckabfall oder Leckagen und erfüllt als zertifiziertes Bauteil die Anforderungen an eine Absturzsicherung ohne zusätzliche redundante Systeme.
der Absturzsicherung
- Wo wird die Klemmeinheit zur Absturzsicherung typischerweise eingesetzt?
Die Klemmeinheit - Absturzsicherung wird hauptsächlich zur Sicherung von vertikalen, schwerkraftbelasteten Achsen in hydraulischen Systemen verwendet. Typische Anwendungsfälle sind Pressen, Hebevorrichtungen und andere Maschinen, bei denen eine Last sicher in Position gehalten werden muss.
- Welche Voraussetzungen muss die Kolbenstange für den Einsatz der Klemmeinheit erfüllen?
Die Klemmeinheit ist für den Einsatz auf hartverchromten Kolbenstangen ausgelegt. Diese Oberflächenbeschaffenheit gewährleistet eine zuverlässige Klemmwirkung und eine lange Lebensdauer der Klemmsegmente und der Stange.

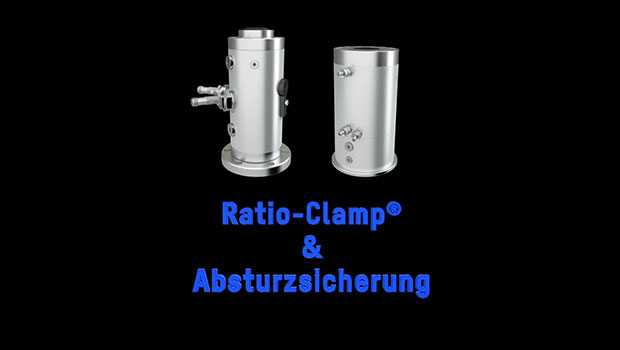

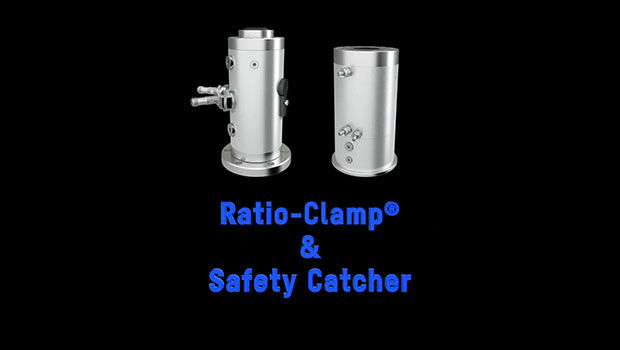

- Was ist der Unterschied zwischen einer Feststelleinheit und einer Absturzsicherung?
Der Hauptunterschied liegt im Einsatzzweck und im Verhalten beim Lösen der Klemmung.
Die Absturzsicherung ist eine spezialisierte Sicherheitskomponente zum Halten von Lasten an vertikalen Achsen. Durch die Selbstverstärkung bei der Lastübernahme erzeugt sie enorme Kräfte, zum Lösen wird ein Entlastungshub benötigt.Die Feststelleinheit dient als universelle Lösung für das präzise Festhalten von Achsen in beliebiger Einbaulage. Sie gibt die Position exakt an der geklemmten Stelle wieder frei, ohne dass die Stange hierfür bewegt werden muss.
