Montage
Klemmeinheit: Ratio-Clamp®
Vor der Montage:
- Lieferung auf Vollständigkeit und Beschädigungen prüfen.
Im Lieferumfang enthalten ist das Hänchen Produkt, wie vom Kunden nach den Bestellangaben bestellt und in der Auftragsbestätigung bestätigt.
- Eventuell angebrachte Verschlussstopfen oder Abdeckplatten zum Schutz vor Verschmutzung beim Transport entfernen.
| GEFAHR! | Lebensgefahr durch Versagen der Klemmeinheit!
|
| WARNUNG! | Verletzungsgefahr durch gespannte Federelemente!
|
| VORSICHT! | Verletzungsgefahr durch scharfe Kanten und Ecken!
|
| GEFAHR! | Verletzungsgefahr durch Hydraulikdruck!
|
| GEFAHR! | Lebensgefahr durch unsachgemäßen Einbau!
|
Einbau Klemmeinheit Ratio-Clamp® mit Funktionsstange
|
- Ratio-Clamp® nicht demontieren, Gerät ist funktionsbereit.
- Ratio-Clamp® an der Maschine befestigen.
- Funktionsstange an der Maschine befestigen.
- Ratio-Clamp® ist betriebsbereit.
| HINWEIS | Klemmeinheit Ratio-Clamp® in gewünschte Position bringen!
|
Einbau Klemmeinheit Ratio-Clamp® mit Transportstange
|
|
- Schrauben (2) am Verschlussdeckel um je eine Umdrehung lösen.
- Gekennzeichneten Transport-O-Ring (3) zertrennen und entfernen.
- Mit der Entriegelungsseite EE voran die Klemmeinheit auf der zu klemmenden Stange einführen.
- Transportstange (1) vorsichtig mit der zu klemmenden Stange aus Ratio-Clamp® schieben.
- Ratio-Clamp® in gewünschte Position bringen.
- Gelöste Schrauben am Verschlussdeckel über Kreuz anziehen, bis Verschlussdeckel spaltfrei auf Zylinderrohr aufliegt.
- Anzugsmomente nach VDI 2230 beachten. Siehe hierzu die Tabelle bei Hydraulikzylinder - Montage.
Einbau Klemmeinheit Ratio-Clamp® mit Schlüssel in Transportposition
|
|
Einbau Klemmeinheit Ratio-Clamp® mit Schlüssel in Betriebsposition
|
|
- Ratio-Clamp® nicht demontieren, Gerät ist funktionsbereit.
- Mit der Entriegelungsseite EE voran die Ratio-Clamp® auf der zu klemmenden Stange einführen.
- Ratio-Clamp® an der Maschine befestigen.
- Zu klemmende Stange an der Maschine befestigen.
- Ratio-Clamp® hydraulisch am Anschluss (EE) entriegeln. Mindest- und Maximaldruck beachten.
- Schlüssel aus der Transportposition entfernen und in die Betriebsposition legen. Schlüssel mit
Schraube befestigen. - Ratio-Clamp® ist betriebsbereit.
- Spülplatten für den Spülvorgang möglichst nah an Verbraucher (z. B. Ratio-Clamp®) ansetzen.
- P- und T-Leitung verbinden.
- Sicherstellen, dass Verbraucher durch den Spülvorgang nicht befüllt werden.
- Alle Hydraulikanschlüsse der Ratio-Clamp® benutzen.
- Sicherstellen, dass die Rücklaufleitung des Ventils oder der Ventilkombination zum Steuern der Ratio-Clamp® drucklos ist.
- Entlüftung sinngemäß wie in Hydraulikzylinder - Montage beschrieben durchführen.

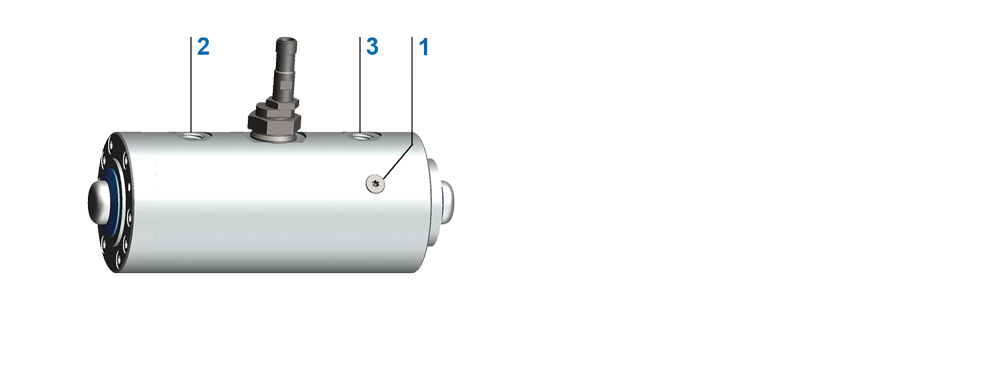

Entlüftungsschraube
|
|
- Ratio-Clamp® vor Inbetriebnahme entlüften.
Das Entlüftungsset ist als Zubehör erhältlich.
Wenn Ratio-Clamp® gemeinsam mit einem Hydraulikzylinder verwendet wird, folgende Reihenfolge bei Ansteuerung einhalten:
- Ratio-Clamp® durch Beaufschlagung am Entriegelungsanschluss lösen.
- Stange durch Beaufschlagung der Kolbenflächen im Zylinder bewegen.
Nach Erreichen der gewünschten Position der Stange:
- A- und B-Anschluss des Zylinders drucklos schalten.
- Entriegelungsanschluss der Ratio-Clamp® drucklos schalten.
Ratio-Clamp® ist verriegelt.
Bei Verwendung eines Hänchen Steuerblocks der zwischen Wegeventil und Ratio-Clamp®/Zylindereinheit geschaltet ist, erfolgt der beschriebene Ablauf automatisch. Der Steuerblock sorgt für eine folgerichtige und funktionsgerechte Steuerung und reduziert den schaltungstechnischen Aufwand für den Anwender auf ein Minimum.
| VORSICHT! | Fehlfunktionen durch Signalfehler!
|
Informationen zur Montage des Näherungsschalters siehe Hydraulikzylinder - Montage.
Um anzuzeigen, ob Ratio-Clamp® verriegelt oder entriegelt ist, empfiehlt Hänchen den Einbau eines induktiven Näherungsschalters. Näherungsschalter arbeiten berührungslos und verschleißfrei. Der optionale zusätzliche Diagnoseausgang überwacht die Funktion des Schalters und der Zuleitung.
Näherungsschalter ist bei Auslieferung auf gewünschte Anzeige gemäß Dokumentation (verriegelt oder entriegelt) eingestellt.
- Einstellung des Näherungsschalters wie folgt prüfen: Klemmeinheit Ratio-Clamp® mit Mindest-Entriegelungsdruck beaufschlagen.
Schalter schaltet in gewünschte Stellung.
- Wenn notwendig, Einstellung des Näherungsschalters ändern.
Anzeige des Näherungsschalters wie folgt auf verriegelt stellen:
- Ratio-Clamp® druckentlasten (Druck < Mindest-Entriegelungsdruck).
Näherungsschalter auf verriegelt stellen
|
|
- Konterschraube (1) lösen.
- Exzenter (2) drehen, bis Näherungsschalter schließt und Anzeige leuchtet.
- Konterschraube (1) mit max. 70 Nm anziehen.
- Ratio-Clamp® mit Mindest-Entriegelungsdruck beaufschlagen.
Näherungsschalter öffnet. Anzeige erlischt.
Anzeige des Näherungsschalters wie folgt auf entriegelt stellen:
- Ratio-Clamp® mit Mindest-Entriegelungsdruck beaufschlagen.

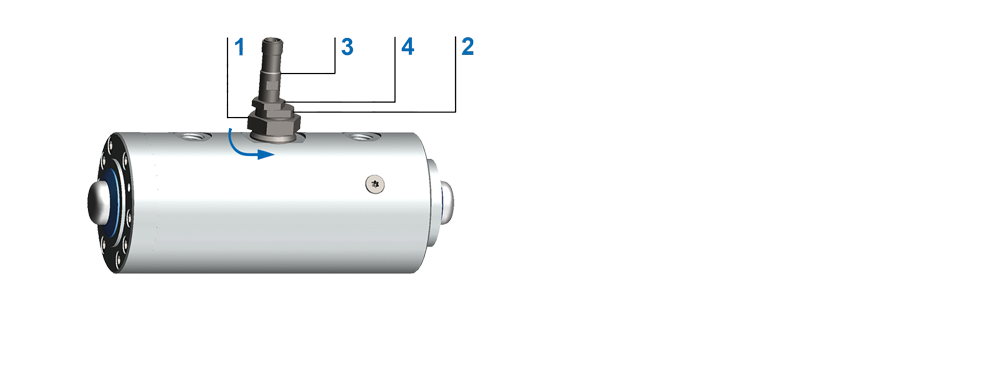

Näherungsschalter auf entriegelt stellen
|
|
- Konterschraube (1) lösen.
- Exzenter (2) drehen, bis Näherungsschalter schließt und Anzeige leuchtet.
- Konterschraube (1) mit max. 70 Nm anziehen.
- Ratio-Clamp® druckentlasten (Druck < Mindest-Entriegelungsdruck).
Näherungsschalter öffnet. Anzeige erlischt.
Wenn Näherungsschalter kein Signal oder kein Signal in gewünschter Stellung sendet:
- Sicherstellen, dass Betriebsspannung 10 VDC bis 30 VDC am Näherungsschalter anliegt.
- Klemmeinheit Ratio-Clamp® mit dem Mindest-Entriegelungsdruck beaufschlagen.
- Sicherstellen, dass Klemmeinheit Ratio-Clamp® entriegelt ist.
Wenn Klemmeinheit Ratio-Clamp® entriegelt ist:
- Konterschraube (1) lösen.
- Exzenter (2) so lange drehen, bis Näherungsschalter schließt oder Anzeige leuchtet.
- Konterschraube (1) mit max. 70 Nm anziehen.
- Druck von Klemmeinheit Ratio-Clamp® nehmen.
- Sicherstellen, dass Anzeige erlischt bzw. Schalter öffnet.
Wenn Näherungsschalter weder im entriegelten noch im verriegelten Zustand schaltet:
- Stecker entfernen.
- Kontermutter von Näherungsschalter (4) lösen.
- Näherungsschalter herausschrauben.
- Stecker anschließen.
- Prüfen, ob Betriebsspannung 10 VDC bis 30 VDC am Näherungsschalter anliegt.
Wenn Betriebsspannung anliegt:
- Näherungsschalter mit Stirnseite an Stahlteil heranführen.
Wenn Näherungsschalter ca. 0,5 mm bis 0,8 mm vor Berühren des Stahlteils schaltet: Näherungsschalter funktioniert korrekt.
- Näherungsschalter wieder montieren.
- Kontermutter von Näherungsschalter (4) mit max. 15 Nm anziehen.
Wenn Näherungsschalter ca. 0,5 mm bis 0,8 mm vor Berühren des Stahlteils nicht schaltet: Näherungsschalter ist defekt.
- Näherungsschalter ersetzen.
