Befestigungselemente
Einzelstückzahlen und Kleinserien

Präzise Befestigungselemente werden bei Hänchen schon seit Beginn der Hydraulikzylinder Konstruktion im Jahr 1925 hergestellt. Dabei werden seit jeher viele individuelle Lösungen realisiert - eben das, was Sie benötigen, damit es in Ihre Anwendung passt.

Für Kräfte von 1 kN bis 6.000 kN. Ob nach DIN-, ISO oder Ihrer eigenen Norm – wir produzieren nach Ihrer Zeichnung oder übernehmen das gesamte Engineering für Sie, einschließlich der Beratung.

Das zeichnet uns aus:

Umsetzung Ihrer Anforderung
Große Bauteildurchmesser, bis 200 mm
Einzelstücke und Kleinserien
Made in Germany

Befestigungselemente und Lagerböcke

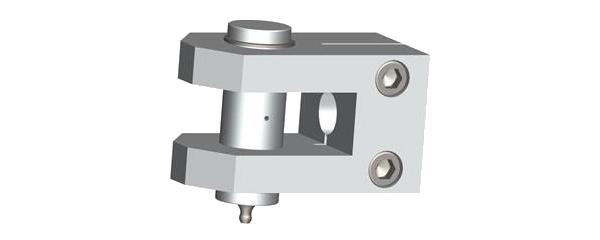

Zur Anbindung von schwenkbaren Elementen wie Getriebe- oder Anlenkstangen eignen sich Schwenkköpfe mit Bronzebuchse, Kugelköpfe oder Gabel- köpfe. Durch die passenden Lagerböcke erfolgt eine einfache Befestigung in der Maschine. Für Ihre Anwendung suchen wir das passende Lagermaterial aus: entweder geschmierte Bronzebuchsen oder wartungsfreie Kunststofflager.

Gelenkige Verbindungselemente

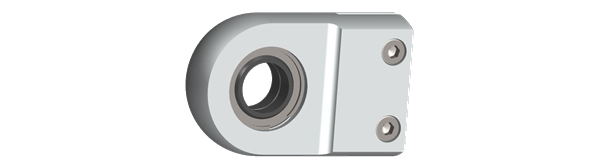

Ein Radial-Gelenklager in einem Gelenkkopf gleicht neben der Drehbewegung auch seitliches Auslenken und Verkippen aus. Die Lager entsprechen DIN 12240-1 Form E, G sowie Form W mit verbreitertem Innenring. Sie sind als wartungsfreie Lager mit einer reibungsarmen und verschleißfesten Kunststoff-Gleitfolie oder als wartungspflichtige Gelenklager auch für hohe Schwingungswechsel ausgeführt.

Befestigungsflansche

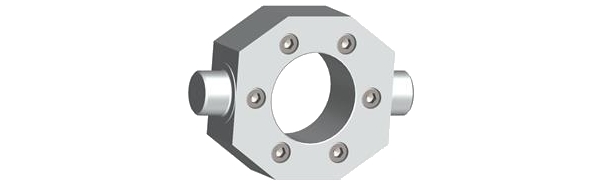

Rund-, Rechteck- oder Schwenkzapfenflansche können als Befestigungselement von Bauteilen an einer Maschine verwendet werden. Der Schwenkzapfenflansch erlaubt eine leichtgängige Beweglichkeit um die Querachse und kann dabei sehr hohe Längskräfte übertragen. Mit den passenden Lagerböcken sind Schwenklager einfach in die Maschine zu integrieren.

Gelenkflansche

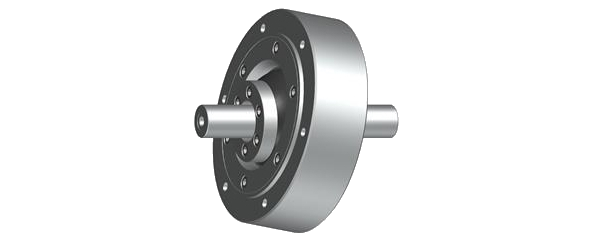

Die besonders platzsparende Alternative zur Übertragung hoher Kräfte bei sehr großen Kippwinkeln. Die von den Lagerschalen umschlossene Kugel kann dabei direkt auf Wellen, Stangen oder auch auf anderen Maschinenelementen angebracht werden. Die Lagerschale selbst wird mit Schrauben befestigt, wodurch ein idealer Ausgleich des Versatzes von Bauteilen möglich ist.

Einsatzbeispiele von Befestigungselementen

	Lagergehäuseblock für hydrostatische Führungssäulen Fertigungsschritte: gefräst, plangeschliffen und Oberfläche brüniert Material: Stahl, Länge 400 mm, Breite 200 mm und Höhe 600 mm, Bohrungsdurchmesser 200 mm
	Prüflingshalterung Fertigungsschritte: Bohr- und Fräsbearbeitung sowie phosphatieren der Oberfläche Material: S355, Länge 505 mm, Breite 60 mm und Höhe 320 mm
	Lagergehäuse Fertigungsschritte: Bohr- und Fräsbearbeitung sowie phosphatieren der Oberfläche Material: S355, Länge 320 mm, Breite 60 mm und Höhe 505 mm
	Lagergehäuse oder Lageraufnahme Fertigungsschritte: Bohr- und Fräsbearbeitung sowie phosphatieren der Oberfläche Material: S355, Länge 320 mm, Breite 60 mm und Höhe 245 mm
