Ausstattung Zylinder
Der Begriff Ausstattung bezeichnet die inneren Merkmale des Zylinders, wie z.B. Dichtungen oder Führungen.

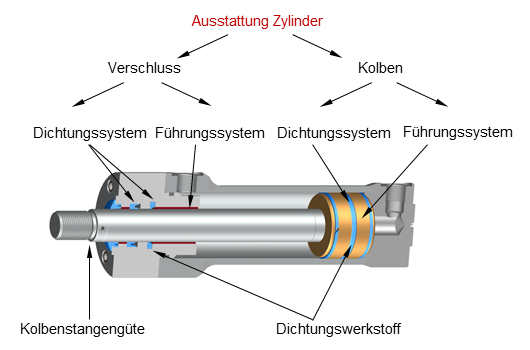

Die innere Ausstattung des Zylinders unterteilt sich in die Bereiche Verschluss mit den Merkmalen Dichtungssystem und Führungssystem, Kolben mit den Merkmalen Dichtungssystem und Führungssystem, Dichtungswerkstoff, sowie der Kolbenstangengüte.
 |
Das Dichtungssystem im Verschluss beschreibt die Bauformen und Kombination der Dichtungselemente im Verschluss. Der Dichtungswerkstoff wird hier nicht beschrieben. |
 |
Das Merkmal Führungssystem im Verschluss beschreibt die mechanischen Führungselemente, wie zum Beispiel Kunststoffführung, im Verschluss. |
 |
Das Dichtungssystem im Kolben beschreibt die Bauformen und Kombination der Dichtungselemente am Kolben. Der Dichtungswerkstoff wird hier nicht beschrieben. |
 |
Das Merkmal Führungssystem am Kolben beschreibt die mechanischen Führungselemente am Kolben, wie zum Beispiel metallische Führung. |
 |
Das Merkmal Dichtungswerkstoff beschreibt übergreifend zwischen Kolben und Verschluss die verwendeten Basis-Werkstoffe der Dichtelemente. Zum Beispiel FKM-basiert bedeutet, dass als Basis-Werkstoff FKM zusammen mit anderen kompatiblen Werkstoffen wie PTFE eingesetzt wird. |
 |
Das Merkmal Kolbenstangengüte beschreibt den Werkstoff und die Oberflächenbeschaffenheit der Kolbenstange, zum Beispiel 20MnV6 verchromt. |
Mit der HÄKO-Empfehlung können die für die Anwendung sinnvollen Kombinationen, insbesondere von Dichtungs- und Führungssystemen am Verschluss und Kolben, an die Betriebsbedingungen angepasst werden.
