Dichtungssystem Verschluss
Auslegung von Hydraulikzylindern

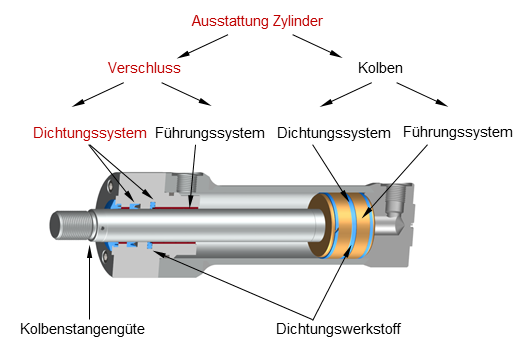

Das Dichtungssystem am Verschluss beschreibt die Bauformen und Kombination der Dichtungselemente.
| Dichtungssystem im Verschluss |
T min in °C |
T max in °C |
v max in m/s |
Einsatz |
| Nutring und Abstreifer Basis-Dichtungssystem |
-30 | 200 | 0,5 | für "einfache" langhubige Bewegungen |
| Stufenring, Nutring, Abstreifer Servocop® |
-30 | 200 | 3 | für feinfühlige Bewegungen |
| Stufenring, Nutring, Abstreifer Servoseal® |
-30 | 80 | 2 | für feinfühlige Bewegungen bei geringer Reibung und geringem Funktionsöl |
| Ringspaltdichtung, Nutring, Abstreifer Servofloat® |
-30 | 100 | 4 | für feinfühlige Bewegungen bei geringer Reibung |
| Funktionsöldichtung | -30 | 100 | 4 | für drucklose Funktionsöl-Abdichtung |
| T min | Tiefsttemperatur |
| T max | Höchsttemperatur |
| v max | maximale Kolbenstangengeschwindigkeit |
