Führungsbänder

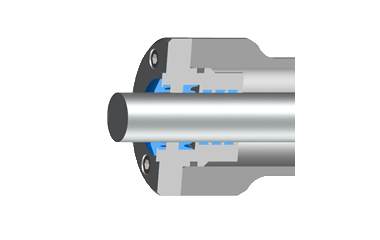

Führungssystem Verschluss
Das Führungssystem Führungsbänder im Verschluss besteht aus lose, um die Stange gelegten Bändern auf PTFE-Basis.
Diese Führung ist für den universellen Einsatz geeigent, insbesondere wenn an die Bewegung des Zylinders keine besonderen Anforderungen gestellt werden.
Aufgrund der Toleranzen von Nut und Führungsbanddicke ist dieses Führungssystem - insbesondere bei Differentialzylindern - für "einfache" langhubige Bewegungen oder für hohe Temperaturen geeignet.
In den genauen und steifen Prüfzylindern der Reihe 320 können in Verbindung mit den Dichtungssystemen Servofloat®, Servoseal® oder Servocop® die Führungssysteme mit Führungsbändern sehr hohe Belastungen aufnehmen und damit sehr hohe Querkräfte auf die Kolbenstange zugelassen werden.
Abhängig von der Baureihe, den Dichtungswerkstoffen und dem Dichtungssystem ist dieses System geeignet für:
| Kolbengeschwindigkeiten | bis 4 m/s |
| Temperaturbereich | von -30 °C bis +200 °C |
