Hydrostatisches Lager Servobear®
Führungssystem Verschluss
Das Führungssystem im Verschluss Hydrostatisches Kolbenstangenlager Servobear® ist insbesondere für hochdynamische Bewegungen und Oszillationen mit hohen dynamischen Seitenkräften geeignet.
Mit einer hydrostatischen Kolbenstangenführung können geringste Reibkräfte bei gleichzeitig sehr hoher Querkraftbelastung der Kolbenstange realisiert werden.
Abhängig von der Baureihe, den Dichtungswerkstoffen und dem Dichtungssystem ist dieses System geeignet für:
| Kolbengeschwindigkeiten | bis 4 m/s |
| Temperaturbereich | von -30 °C bis +100 °C |
Funktion
Beim hydrostatischen Lager ist in einem Bauteil die berührungsfreie Kolbenstangenführung und Drosselspaltdichtung realisiert. Die Stange „schwimmt“ auf einem Ölfilm, der durch die am Umfang eingebrachten Lagertaschen erzeugt wird. Je nach Stangendurchmesser kommen hierbei 4- oder 6-Taschenlager zum Einsatz.
Das berührende (Funktionsöl-)Dichtungssystem und der Schmutzabstreifer stehen nicht unter Druck, dadurch ergibt sich eine sehr geringe und über den ganzen Druckbereich konstante Restreibung.

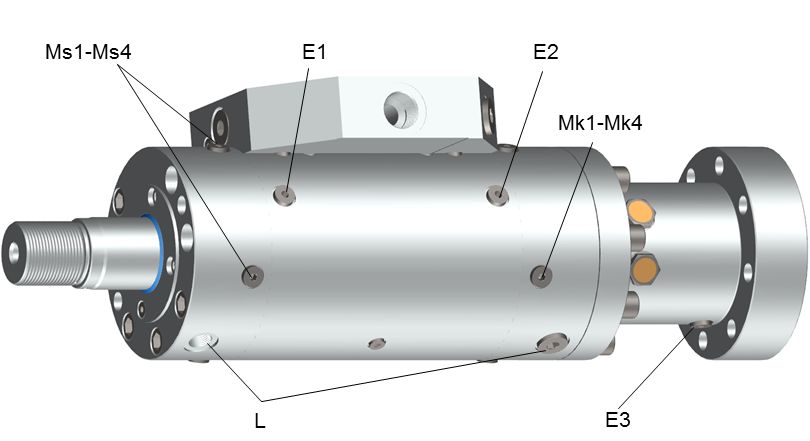

| L | Funktionsanschluss G1/4 oder G1/2 |
| E1 | Entlüftung Stangenseite G1/4 |
| E2 | Entlüftung Kolbenseite G1/4 |
| E3 | Entlüftung Schutzrohr G1/4 (optional) |
| Ms1-Ms4 | Messanschluss hydrostatische Tasche 1 bis 4 stangenseitig |
| Ms1-Mk4 | Messanschluss hydrostatische Tasche 1 bis 4 kolbenseitig |

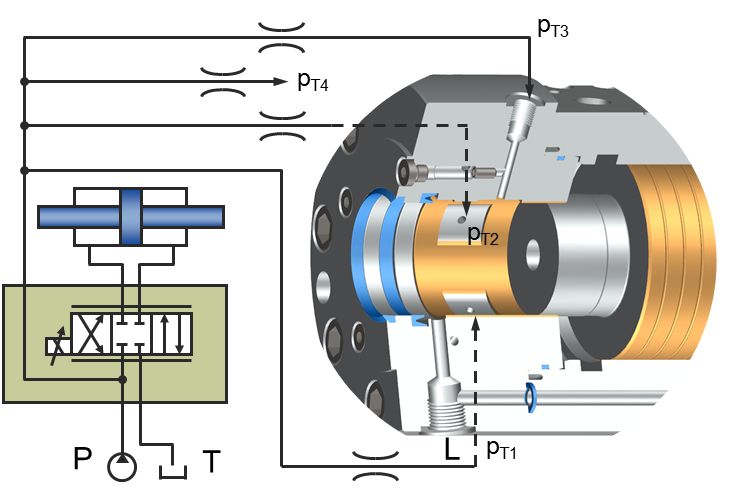

Die Druckversorgung des hydrostatischen Lagers erfolgt intern durch Kanäle im Zylinder über den Systemdruck. Der Versorgungsdruck entspricht dem Systemdruck vor dem Servoventil, pmin = 140 bar, pmax = 320 bar.
Die Abführung des Funktionsölstroms in den Tank erfolgt drucklos am Funktionsölanschluss. Er darf nicht mit Unterdruck abgesaugt werden.
Eine Vorspannung der Funktionsölleitung bis 5 bar ist zulässig.
Reihe 320:
Die Funktionsölanschlüsse sind intern verbunden zum wahlweisen Anschluss.
Die anfallende Funktionsölmenge ist, neben anderen Faktoren, stark abhängig von der Viskosität des eingesetzten Mediums, der Temperatur und besonders auch von den im Zylinder herrschenden Druckverhältnissen.
Die hier gezeigten Funktionsölmengen wurden für ein Medium ISO VG 46 bei 55°C bestimmt. Sie dürfen jedoch nur als Anhaltswerte für die Hydraulikauslegung verwendet werden, eine genaue Bestimmung des Funktionsölstromes kann immer nur am Gerät selbst durch Messungen erfolgen.
| Funktionsölstrom Servobear® mit hydrostatischer Kolbenstangenführung |
||
| Stangendurchmesser [mm] |
Funktionsöl min.* [l/min] |
Funktionsöl max.* [l/min] |
| 25 | 1,0 | 1,9 |
| 30 | 1,0 | 2,0 |
| 40 | 1,0 | 2,2 |
| 50 | 1,0 | 2,4 |
| 63 | 1,0 | 2,6 |
| 80 | 1,4 | 3,0 |
| 100 | 1,6 | 3,5 |
| 125 | 2,0 | 3,7 |
| 160 | 3,0 | 4,5 |
| 200 | 3,2 | 4,7 |
Die Funktionsölangaben für Servobear® gelten bei 280 bar Versorgungsdruck (Systemdruck) für eine Kammer.
