Alle Typen der Klemmeinheit Ratio-Clamp® können an Hydraulikzylinder angebaut werden. Hierzu ist die Kolbenstange des Zylinders entsprechend der Länge der Klemmeinheit zu verlängern.
Der Anbau der Klemmeinheit Ratio-Clamp® an Hydraulikzylinder erfolgt über einen Zwischenflansch.
Beim Anbau einer Klemmeinheit Ratio-Clamp® an einen Hydraulikzylinder im HäKo erfolgt die Auswahl der Befestigungsteile sowie die Verlängerung der Kolbenstange automatisch.
Im HäKo ist die Klemmeinheit Ratio-Clamp® an folgende Zylinder-Baureihen anbaubar:
Bei Einsatz der Ratio-Clamp® mit einem Zylinder der Reihen 300 oder 550 kann die Kraft des Zylinders größer als die Haltekraft der Ratio-Clamp® sein.
Insbesondere ist dies bei der Auswahl der Befestigung des Zylinders zu beachten:

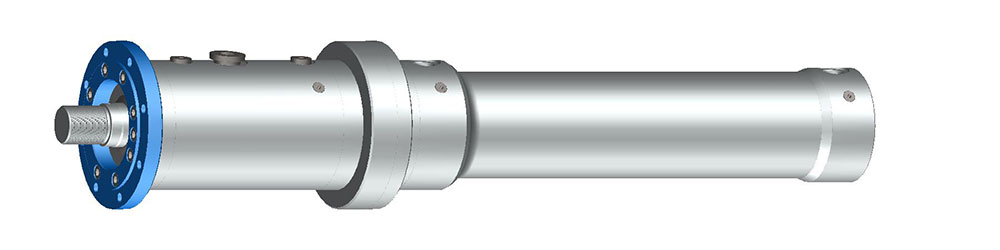

Bei Befestigung der Antriebseinheit an der Ratio-Clamp® erfolgt der Kraftfluss durch die Flanschverbindung zwischen Zylinder und Ratio-Clamp®. Diese ist jedoch nur für die max. Haltekraft ausgelegt.

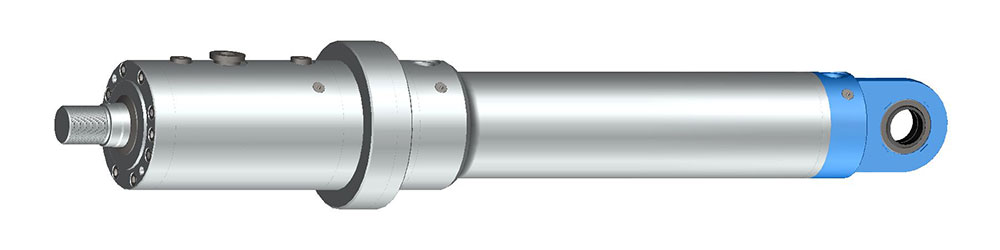

Bei Befestigungen der Antriebseinheit direkt am Zylinderkörper, wie zum Beispiel mit Gelenkbefestigung, kann die volle Zylinderkraft bei entriegelter Ratio-Clamp® aufgebracht werden.
Dies ist bei der Auslegung und im Betrieb zu berücksichtigen, damit die Ratio-Clamp® nicht überlastet und die Stange gegebenenfalls durchrutschen kann.
Bei Einsatz der Ratio-Clamp® mit einem Zylinder der Reihen 300 oder 550 kann der Betriebsdruck im Zylinder den zulässigen Druck an der Ratio-Clamp® übersteigen.
Bitte beachten Sie, dass der Entriegelungsdruck der Ratio-Clamp® gegebenenfalls auf den zulässigen Wert von 160 bar reduziert wird. Hierzu kann zum Beispiel ein Druckminderventil verwendet werden.

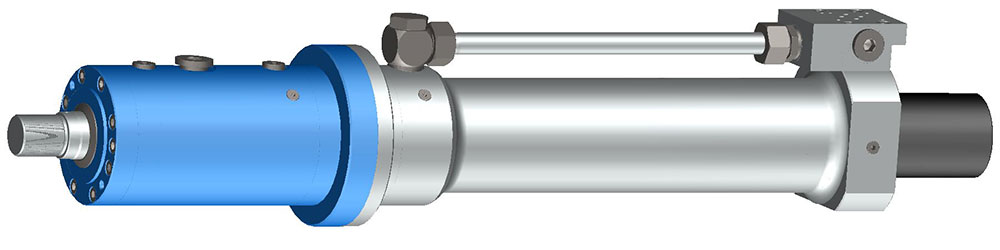

Zur Ansteuerung der Klemmeinheit Ratio-Clamp® kann der Steuerblock verwendet werden. Dieser kann auch die Druckminderung zur Ratio-Clamp® sicherstellen.
