Das Dichtungssystem beschreibt die Bauformen und Kombination der Dichtungselemente innerhalb der Klemmeinheit Ratio-Clamp®.

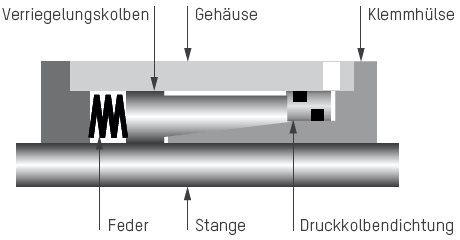

Für besonders feinfühlige Anwendungen kann das Dichtungssystem mit Druckkolbendichtung verwendet werden. Bei diesem System bewegt sich die Stange ohne druckbeaufschlagte Dichtungen im entriegelten Zustand.
Dichtungskombination
Die Gleitreibung des Systems ist somit vom Entriegelungsdruck unabhängig und konstant. Diese Ausführung ist zum Beispiel für Testanwendungen geeignet.
Stangengeschwindigkeit | bis 2 m/s |
Temperaturbereich | von -30 °C bis +80 °C |
Je nach eingesetztem Medium sind die Dichtungswerkstoffe zu beachten.
Medium | Dichtungswerkstoff | Basis-Werkstoffe |
Mineralöl DIN 51524 | PU/ NBR-basiert (Standard) |
PU / NBR / PTFE |
HFC - Wasserglykol DIN 51502 |
NBR-basiert |
NBR / PTFE |
