Lagerbock
für Gelenklager von Hydraulikzylinder
Zur Befestigung von Zylindern mit Schwenkbefestigung oder Gelenk- bzw. Schwenkköpfen können Lagerböcke verwendet werden.

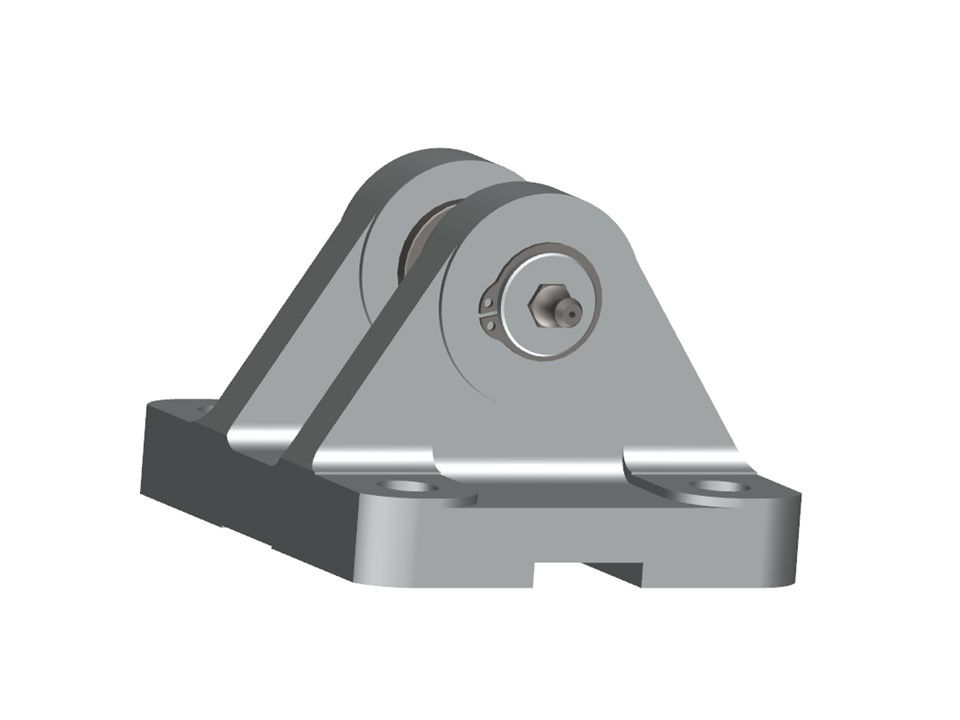

Lagerbock gerade Form

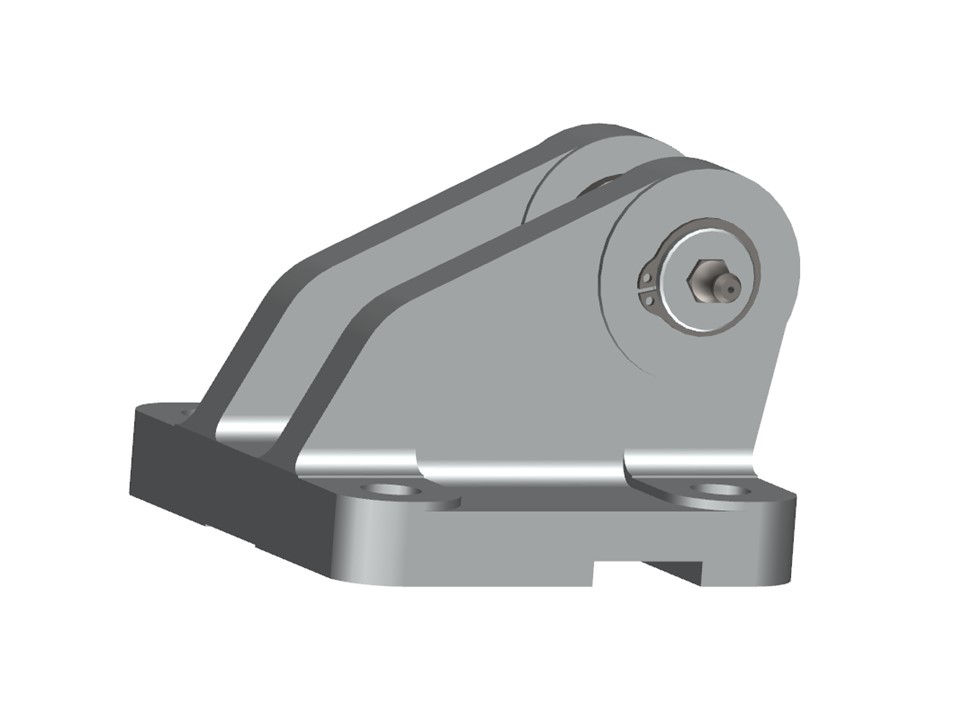

Lagerbock winklige Form
Abhängig vom jeweils eingesetzten Gelenklager sind entsprechende Bolzentoleranzen vorzusehen.
So sind in Rundzylindern der Reihen 160 nach ISO 6020-1 und 250 nach ISO 6022 LO-Gelenklager nach ISO 12240-1 Form W vorgesehen. Dies gilt sowohl für die Zylinder selbst als auch für die Gelenkköpfe
In Zugankerzylindern nach ISO 6020-2 dagegen sind DO-Gelenklager nach ISO 12240 Form E vorgesehen.
Die zugehörigen Lagerböcke und Bolzen sind in ISO 8132 für Rundzylinder und ISO 8133 für Zugankerzylinder genormt.
Um die gewünschte Lagerluft zu erreichen, müssen am Gehäuse und am Bolzen passende Toleranzen eingehalten werden.
Zuordnung der Standardgelenklager im Lagerbock
| Zylinder-/ Anbauteilnorm | Gelenklager ISO 12240-1 |
Bolzen | Durchmesser Lagerbock |
| Hänchen | DO Form E | f6 | P7 |
| ISO 6020-2 ISO 8133 |
DO Form E | h6 | K7 |
| ISO 6020-1 ISO 6022 ISO 8132 |
LO Form W | h6 | H9 |
