Luftfilter
zum Filtern strömender Luft oder Gase
Hänchen Luftfilter sind einschraubbare poröse Metallelemente aus Sinterbronze. Sie dienen zum Belüften von nicht-druckbeaufschlagten Räumen, wie z.B. an Ölbehältern oder drucklosen Kammern in Hydraulikzylindern, um diese vor Beschädigungen von Fremdkörpern in der einströmenden Luft zu schützen. Sie zeichnen sich durch hohes Schmutzabscheidungsvermögen und lange Standzeiten aus und sind insbesondere geeignet zum Filtern strömender Luft oder Gase.
Prinzip der Filtration
Größere Schmutzpartikel in der Luft werden an der Oberfläche des Filterelements aufgefangen. Kleinere Partikel dringen in das Bronzefilterelement ein und werden wie in einem Labyrinth aus dem Luftstrom herausgehalten. Die erreichbare Abscheideleistung hängt neben vielen anderen Parametern insbesondere von der Durchflussmenge ab. Daher sollten Luftfilter immer so groß wie möglich gewählt werden. Der Druckwiderstand des Luftstromes ist ebenfalls von der Durchflussmenge abhängig.

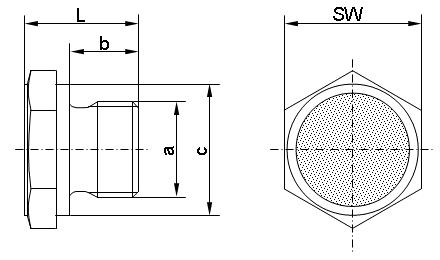

Technische Daten
| Typ Rohr- gewinde |
Artikel- Nr. |
Typ Metrisch |
Artikel- Nr. |
b | c | L | SW | Luftdurchsatz in [l/min] bei dp=0,25 bar |
| G 1/8 | 0300700A | M10x1 | 0301300A | 8 | 14 | 18 | 17 | 50 |
| G 1/4 | 0300800A | M12x1,5* | 0301400A | 10 | 19/17* | 18 | 22 | 100 |
| G 3/8 | 0300900A | M18x1,5 | 0301500A | 12 | 23 | 20 | 24 | 130 |
| G 1/2 | 0301000A | M22x1,5 | 0301600A | 14 | 26 | 23 | 27 | 160 |
| G 3/4 | 0301100A | M27x2 | 0301700A | 16 | 32 | 25 | 32 | 220 |
| G 1 | 0301200A | M33x2 | 0301800A | 18 | 39 | 30 | 41 | 400 |
Tmax=100°C
Einbau
Hänchen Luftfilter bestehen aus einem Sinterbronze-Element, das in einem verzinkten Stahlkörper eingebracht ist. Sie können durch einfaches Einschrauben in Gewindebohrungen nach ISO 228 Teil 1 montiert werden und verfügen über Dichtkanten, so dass keine zusätzlichen Dichtelemente erforderlich sind.
Reinigung
Sichtbare Verunreinigungen an der Oberfläche des Filterelements können im Gegenstrom mit Luft entfernt werden. Gegebenfalls kann mit einer weichen Bürste die Reinigung unterstützt werden. Verunreinigungen im Innern des Luftfilters wie zum Beispiel Öl können mit Lösungsmittel entfernt werden. Beachten Sie hierbei die Herstellerangaben des Lösungsmittels in Verbindung mit Bronze CuSn10. Anschließend muss der Luftfilter mit einer sauberen Flüssigkeit gespült und danach getrocknet werden.
