Baureihe 320 - Prüfzylinder (32 MPa)
Prüfzylinder für Test-Anwendungen
Hänchen Hydraulikzylinder der Reihe 320 sind hochwertige Prüfzylinder in Gleichlaufausführung mit zwei gleich großen Wirkflächen für hochdynamischen Einsatz.
Jeder Hydraulikzylinder wird im Werk geprüft:
Prüfdruck = 1,5 x max. Betriebsdruck.
Prüfzylinder der Reihe 320 zeichnen sich durch besondere Qualität und Beschaffenheit aus:
- dickwandiges, gehontes Zylinderrohr
- gehonte, einteilige Kolbenstange
- integriertes Wegmesssystem
- Bronzeschicht an Stangenführung und Kolben für herausragende Notlaufeigenschaften
- Aufbauplatte für Anbau von Servoventil und Speicher direkt anbaubar

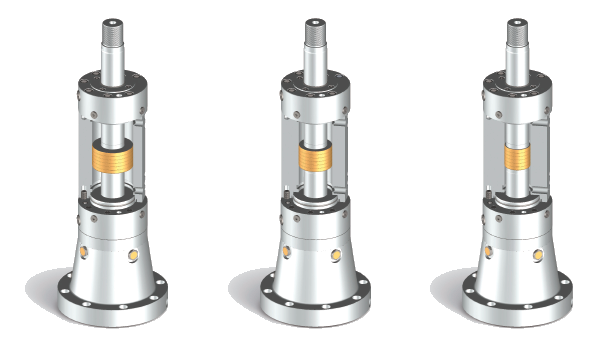

Zylinder der Reihe 320 sind durch die Kolbenstangengröße bestimmt, denen ein wählbarer Kolbendurchmesser zugeordnet werden kann. Dieser variable Kolbendurchmesser muss im Bereich zwischen minimalem und maximalem Kolben-Ø liegen, und kann in Millimeterschritten frei gewählt werden. Dadurch erreicht man eine optimal ausgelegte Wirkfläche.
Im Hub enthalten ist die Sicherheitsdämpfung.
Leitgröße Kolbenstange
Auswahl in Abhängigkeit der zul. Querkräfte
Freie Auswahl des Kolbens und damit der Wirkfläche
in Abhängigkeit der erforderlichen Zylinderkraft
in Abhängigkeit der erforderlichen Geschwindigkeit
Damit optimieren sich die Leistungsdaten
Systemdruck
Volumenstrom
Ventilgröße und -typ
Druckversorgung
Damit wird der Antrieb
leistungsoptimiert (Kraft, Geschwindigkeit, Frequenz, ...)
kostenoptimiert
Der in der Konfigurationsübersicht angegebene Betriebsdruck kann statisch und dynamisch bei der jeweiligen Befestigungsart ohne Einschränkung ausgenutzt werden. Zu berücksichtigen ist jedoch die jeweils erforderliche Sicherheit in Ihrer Anlage, sowie die durch die dynamische Bewegung hervorgerufene Belastung.
