Hydraulikanschluss für den Hydraulikzylinder

Hydraulikanschluss

Hänchen Zylinder sind beidseitig mit zölligen Rohrgewinde-Anschlüssen nach ISO 228 Teil 1 zur Druckversorgung versehen.

Hier können Einschraubzapfen nach DIN 3852 Teil 2, Form A (mit Dichtring nach DIN 3869) oder Form B (mit Dichtkante) verwendet werden.

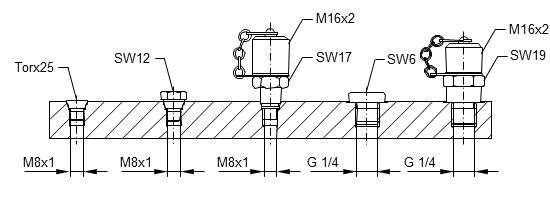

Entlüftungsanschluss

Hänchen Zylinder sind beidseitig mit Entlüftungsanschlüssen versehen.
Je nach Zylindergröße und -reihe kommen hier zöllige Anschlüsse G1/4 oder metrische Anschlüsse M8x1 zum Einsatz.
