Fußbefestigung geschraubt
Befestigung von Hydraulikzylindern
Die zwei am Zylinder angeschraubten Füße können als Zylinderbefestigung verwendet werden. Da die Zylinderkraft aber exzentrisch zur Befestigung aufgebracht wird, sind entstehende Seitenkräfte zu überprüfen.
Dies ist eine Zylinderbefestigung ohne Bewegungsfreiheitsgrade, die einen steifen Einbau ermöglicht.
Es können zusätzliche Befestigungsanbauteile wie zum Beispiel Flansche am Zylinder angebracht werden.
Die Position der Füße auf dem Zylinderrohr kann frei gewählt werden.
Durch Temperatur und Druck dehnt sich der Hydraulikzylinder. Dies ist dadurch berücksichtigt, dass der vordere Fuß als Festlager, der hintere Fuß als Loslager mit axialem Spiel ausgeführt ist.
Zylinder nicht verspannt einbauen.

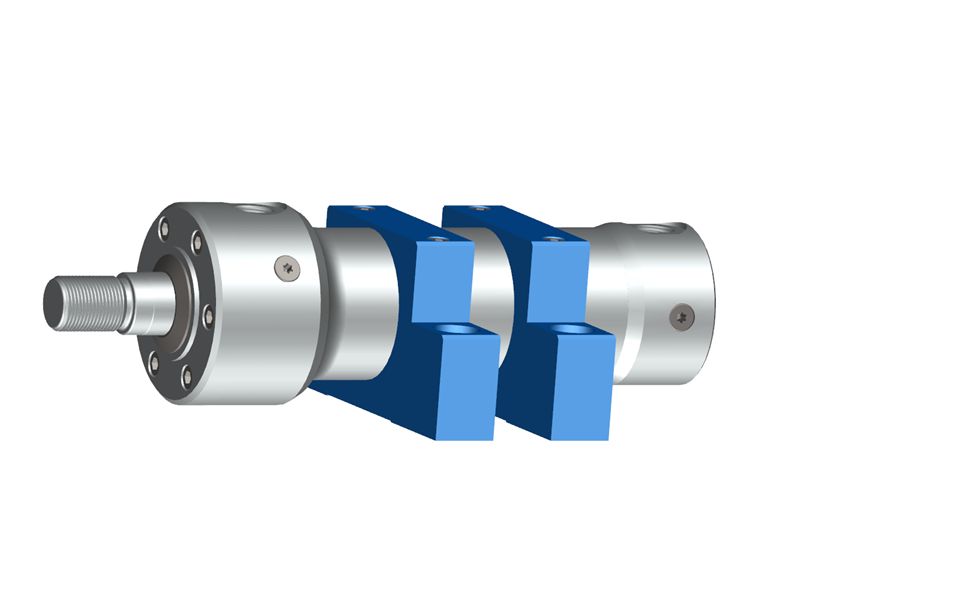

Differentialzylinder mit
Fußbefestigung geschraubt

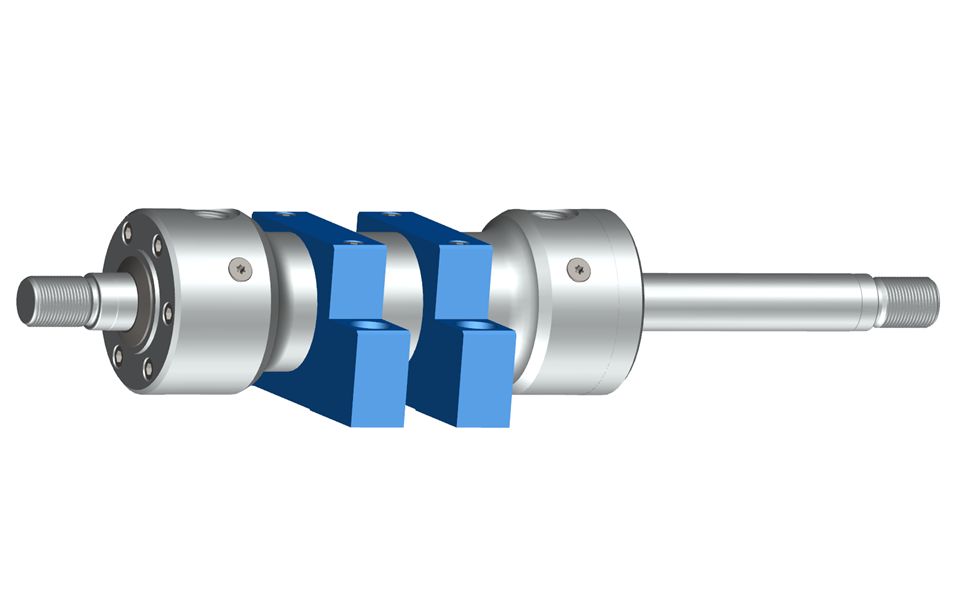

Gleichlaufzylinder mit
Fußbefestigung geschraubt
