Gewindebohrungen kolbenseitig
Befestigung von Hydraulikzylindern

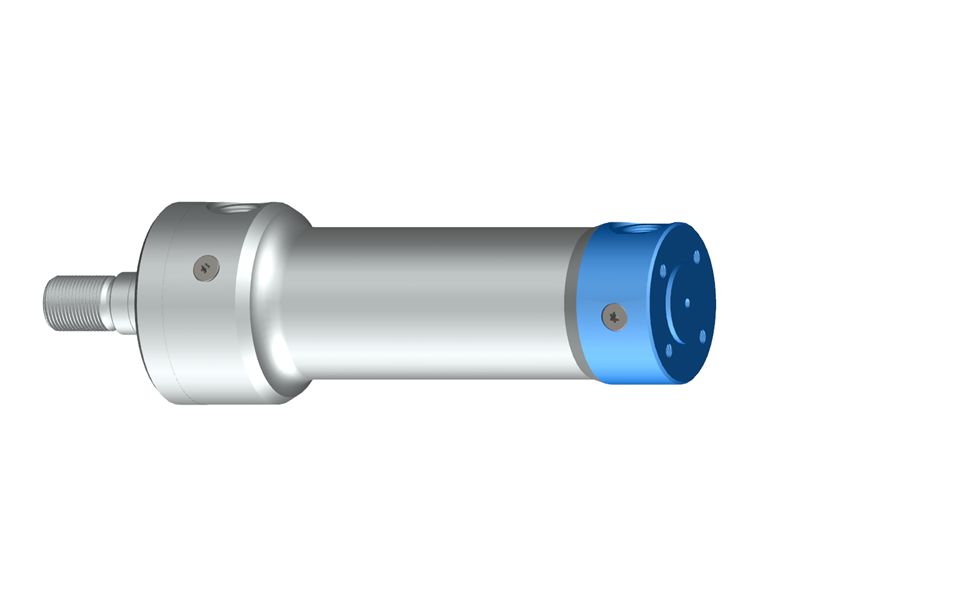

Die im kolbenseitigen Verschluss auf einem Teilkreis gebrachten Gewindebohrungen können als Zylinderbefestigung verwendet werden. Die Zylinderkraft wird dadurch zentrisch zur Befestigung aufgebracht, so dass keine Seitenkräfte entstehen.

Dies ist eine Zylinderbefestigung ohne Bewegungsfreiheitsgrade, die einen steifen Einbau ermöglicht. Der Verschluss ist mit einem Zentrierbund versehen.

Es können zusätzliche Befestigungsanbauteile wie zum Beispiel Flansche am Zylinder angebracht werden.
