Mittenflansch
Befestigung von Hydraulikzylindern
Der am Zylinderkörper angeschweißte Flansch kann als Zylinderbefestigung verwendet werden. Die Zylinderkraft wird dadurch zentrisch zur Befestigung aufgebracht, so dass keine Seitenkräfte entstehen.
Der Zylinder kann von beiden Seiten montiert werden. Der Flansch ist mit beidseitigen Zentrierbunden versehen. Dies ist eine Zylinderbefestigung ohne Bewegungsfreiheitsgrade, die einen steifen Einbau ermöglicht.
Es können zusätzliche Befestigungsanbauteile wie zum Beispiel Flansche am Zylinder angebracht werden.
Diese Befestigung ist nicht im HäKo verfügbar, kann aber bei Hänchen angefragt werden.
Die Position des Flansches auf dem Zylinderrohr kann frei gewählt werden.
Zylinder nicht verspannt einbauen.

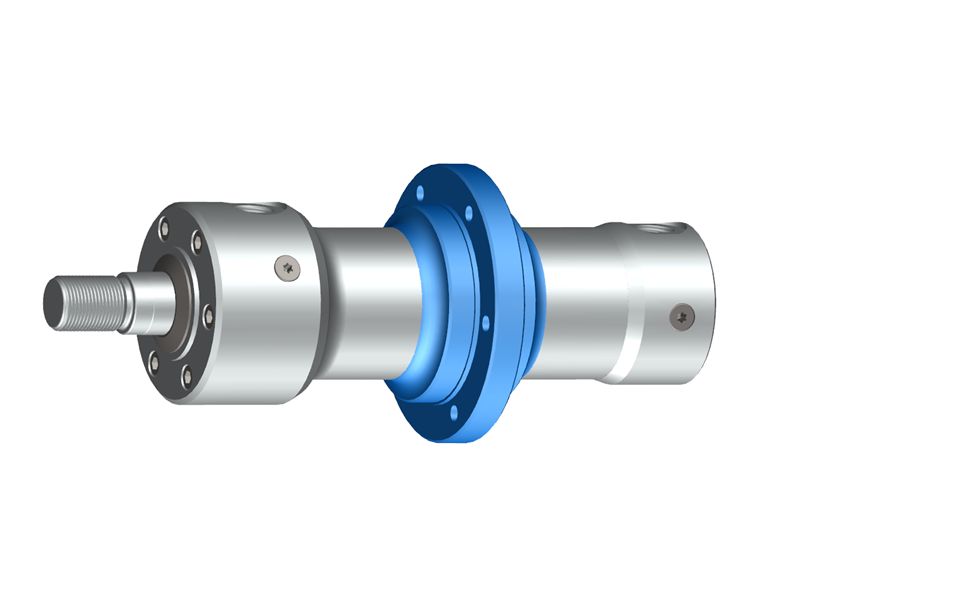

Differentialzylinder
mit Mittenflansch

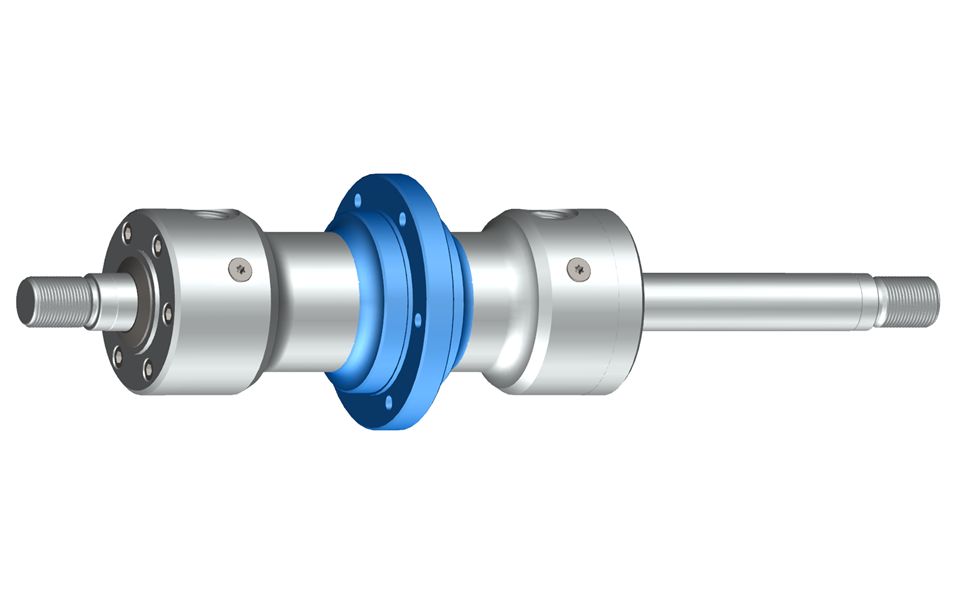

Gleichlaufzylinder
mit Mittenflansch
