Stützweite
Befestigung von Hydraulikzylindern

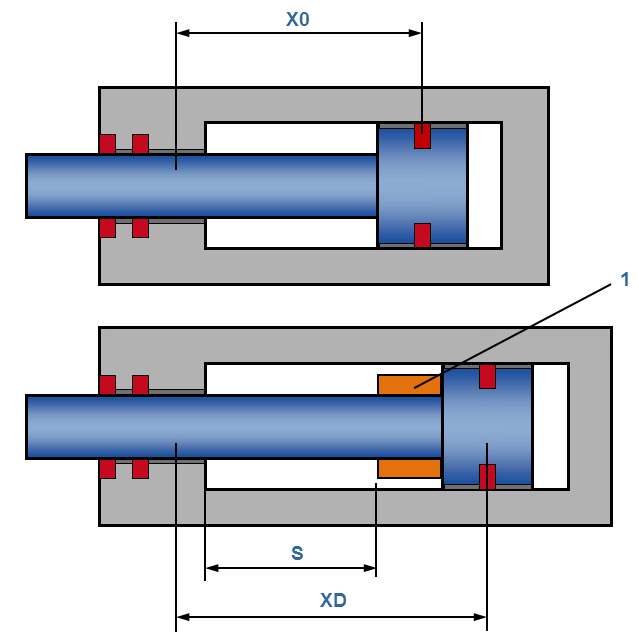

Die Kolbenstange von Hydraulikzylindern wird in den Führungen im Verschluss und am Kolben gelagert. Die Stützweite X0 zwischen diesen beiden Lagerpunkten bestimmt die Lagerbelastung, insbesondere bei auftretenden Querkräften.
Um auch bei hohen Querkräften oder bei langen Hüben ausreichende Belastungen aufnehmen zu können, kann die Stützweite durch Einbau eines Distanzringes verlängert werden.
Durch Einbau einer Stützweitenverlängerung wird die Baulänge des Zylinders entsprechend größer. Der Hub des Zylinders verändert sich dadurch nicht.
| 1 | Distanzstück |
| X0 | Standard-Stützweite |
| XD | Stützweite verlängert durch Distanzstück |
| S | Hub |
