Fußbefestigung geschweißt
Befestigung von Hydraulikzylindern
Die zwei am Zylinder angeschweißten Füße können als Zylinderbefestigung verwendet werden. Da die Zylinderkraft aber exzentrisch zur Befestigung aufgebracht wird, sind entstehende Seitenkräfte zu überprüfen.
Dies ist eine Zylinderbefestigung ohne Bewegungsfreiheitsgrade, die einen steifen Einbau ermöglicht.
Es können zusätzliche Befestigungsanbauteile wie zum Beispiel Flansche am Zylinder angebracht werden.
Diese Befestigung ist nicht im HäKo verfügbar, kann aber bei Hänchen angefragt werden.
Die Position der Füße auf dem Zylinderrohr kann frei gewählt werden.
Durch Temperatur und Druck dehnt sich der Hydraulikzylinder. Daher ist diese Befestigungsart bei langen Hüben nicht möglich.
Zylinder nicht verspannt einbauen.

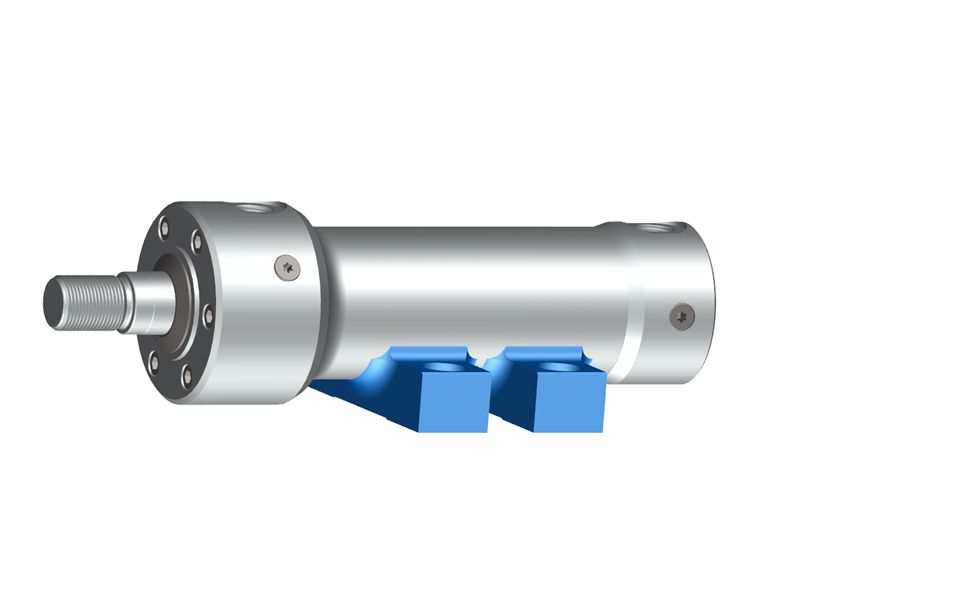

Differentialzylinder mit
Fußbefestigung geschweißt

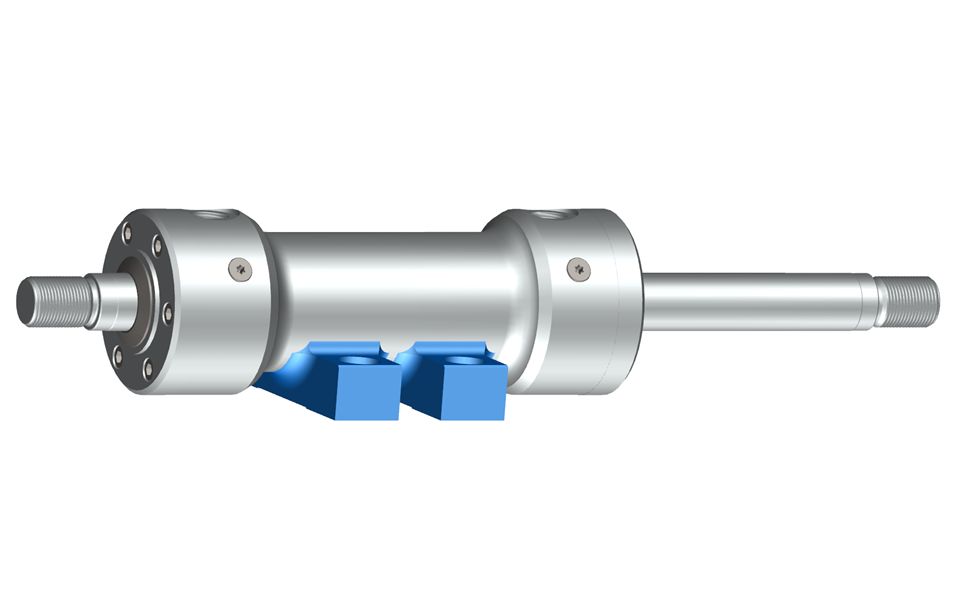

Gleichlaufzylinder mit
Fußbefestigung geschweißt
