Das zeichnet unsere Normzylinder besonders aus:
  • Extrem lange Lebensdauer
  • Einbaumaße gemäß DIN und ISO
  • Zubehör gemäß DIN ISO 8132
  • Extrem lange Wartungsintervalle
  • Gehonte Laufflächen
  • Hohe Genauigkeit der Bauteile

DIN- / ISO-Normen von Normzylindern

Für Hydraulikzylinder gibt es zahlreiche Normen: Die Abmessungsnormen sollen dabei die Austauschbarkeit zwischen den Herstellern garantieren. Für Rundzylinder gelten hierbei folgende Normen: DIN 24336, DIN ISO 6020-1, DIN ISO 6022. Das Zubehör für Normzylinder wie beispielsweise Gelenkköpfe fällt unter DIN ISO 8132.

Die Abmessungsnorm beschreibt also die Einbaumaße von Normzylindern, nicht aber die Qualität oder das Material des Hydraulikzylinders.


Siehe auch: http://www.iso.org

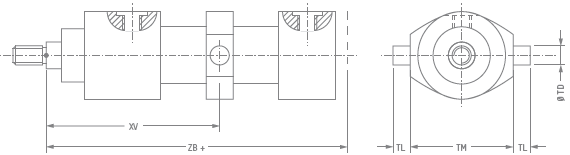

Normzylinder Maße nach DIN 24336, DIN ISO 6020-1, DIN ISO 6022
Tipp: Norm-Maße immer unter den Herstellern vergleichen, da die Norm große Toleranzen zulässt.

Baureihen der Normzylinder von Hänchen

Die Baureihen 100, 160, 660 und 250: Hydraulikzylinder nach Norm
Für alle, die an Hydraulikzylinder mit den Einbaumaßen gemäß DIN 24336 oder DIN ISO 6020/6022 gebunden sind: unsere an die Norm-Maße angepassten Reihen. Mit allen Stärken, die Sie von Hänchen erwarten.

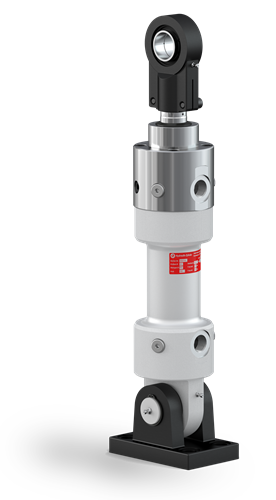

Normzylinder Reihe 250 DIN 24336 oder DIN ISO 6020/6022
Baureihe 550: Hänchen Hydraulikzylinder in Kompakt-Bauweise plus Norm-Einbaumaße
Hydraulikzylinder mit Einbaumaßen gemäß DIN ISO 6022 mit noch mehr Hänchen Vorteilen: Dafür passen wir die Hänchen Zylinder der Baureihe 300 mit einer Kolbenstangenverlängerung an die Norm-Maße der Baureihe 250 an. Das Ergebnis:

  • Kompakte, leichte Bauweise
  • Geringes Trägheitsmoment bei Querbeschleunigungen
  • Wählbar mit/ohne Endlagendämpfung
  • Günstiges Preis-Leistungsverhältnis
  • Kompatibel zu Norm-Anbauteilen

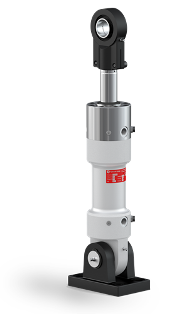

Normzylinder DIN ISO 6022  Reihe 550

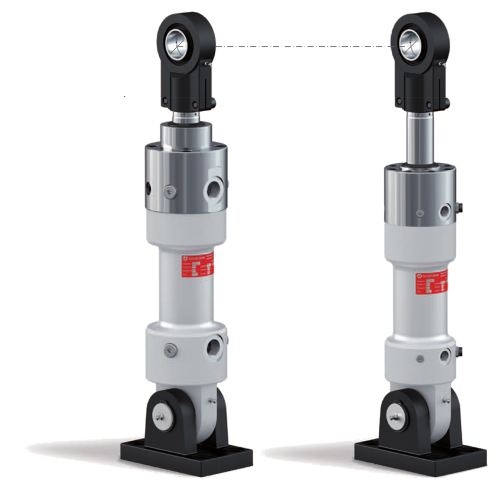

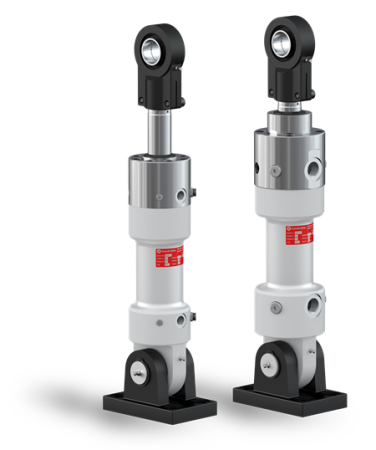

Normzylinder Reihe 250 und 550 im Vergleich
                       Normzylinder mit gleichen Einbaumaßen im Vergleich:
                       links Hänchen Hydraulikzylinder der Baureihe 250 mit Dämpfung,
                       rechts Hänchen Hydraulikzylinder der Baureihe 550 ohne Dämpfung

Befestigungselemente, Montagewerkzeug und Zubehör

Hydraulikzylinder Anbauteile

Sie benötigen passende Anbauteile für Ihre Hydraulik-Normzylinder?
Wir liefern Ihnen:

  • Gelenkköpfe
  • Gabelköpfe
  • Rundflansche
  • Lagerböcke
  • Schrauben
    und noch viel mehr

Weitere Informationen finden Sie bei Befestigungselementen.

Hänchen Normzylinder Anbauteile
Hydraulikzylinder Zubehör

Sie benötigen Hilfen, die das Handling Ihrer Hydraulik-Normzylinder vereinfachen?
Wir bieten Ihnen:

  • Dichtungs- und Montagewerkzeug
  • Entlüftungsset
  • Hakenschlüssel
  • Wartungsanleitung als Bild-Dokumentation
  • Zeichnung in 3D-CAD
    und noch viel mehr

Weitere Informationen finden Sie bei Montagewerkzeug.

Hänchen Normzylinder Zubehör

Technische Daten der Normzylinder

Wirkungsart: Differentialzylinder | Dichtungssysteme: Basisausführung, Servocop® | Geschwindigkeiten: bis 0,5 m/s | Hub: 1 - 6.000 mm |
Hub Reihe 660: 1 - 1.500 mm

     Reihe 100
DIN 24336
100 bar
 Reihe 160
DIN ISO 6020-1
160 bar
 Reihe 250
DIN ISO 6022
250 bar
Reihe 550
DIN ISO 6022
250 bar
 Reihe 660
DIN ISO 6020-2
160 bar
Kolben-Ø
(mm)
Stangen-Ø
(mm)
Kraft F1 / F2
(kN)
 Kraft F1 / F2
(kN)
 Kraft F1 / F2
(kN)
 Kraft F1 / F2
(kN)
 Kraft F1 / F2
(kN)
25 12
14
18
5 / 4
     ---
   ---
   ---
  8 / 5
    ---
   ---
   ---
   ---
    ---
   ---
   ---
8 / 6
   ---
8 / 4
32 14
18
22
8 / 7
     ---
   ---
   ---
13 / 9
   ---
    ---
   ---
   ---
   ---
   ---
   ---
 13 / 10
   ---
13 /7
40 18
22
25
28
30
13 / 10
     ---
   ---
     ---
   ---
   ---
20 / 14
   ---
   ---
   ---
   ---
   ---
   ---
   ---
     ---
   ---
   ---
31 / 19
   ---
31 / 14
20 / 16
   ---
   ---
20 / 10
    ---
50 22
28
30
32
36
40
20 / 16
     ---
   ---
     ---
   ---
   ---
   ---
31 / 22
   ---
   ---
   ---
   ---
   ---
   ---
   ---
49 / 29
   ---
   ---
   ---
   ---
49 / 31
   ---
   ---
49 / 18
31 / 25
   ---
   ---
   ---
31 / 15
    ---
 60 40
50
   ---
   ---
    ---
   ---
    ---
   ---
71 / 39
71 / 22
    ---
   ---
63 28
36
40
45
32 / 25
   ---
   ---
   ---
   ---
  50/ 34
   ---
   ---
   ---
   ---
78 / 47
    ---
50 / 40
   ---
   ---
50 / 24
50 / 40
   ---
   ---
50 / 24
80 36
45
50
56
60
50 / 40
   ---
   ---
   ---
   ---
    ---
80 / 55
   ---
   ---
   ---
   ---
   ---
126 / 77
   ---
    ---
   ---
   ---
126 / 77
   ---
 126 / 55
80 / 64
   ---
   ---
80 / 41
    ---
100 45
56
60
63
70
80
79 / 63
   ---
   ---
   ---
   ---
   ---
   ---
126 / 86
   ---
   ---
   ---
   ---
   ---
   ---
   ---
196 / 118
   ---
    ---
   ---
   ---
196 / 126
   ---
   ---
196 / 71
126 / 100
   ---
   ---
   ---
 126 / 64
    ---
125 56
70
80
90
100
123 / 99
   ---
   ---
   ---
   ---
   ---
196 / 135
   ---
   ---
   ---
   ---
   ---
307 / 181
   ---
    ---
   ---
   ---
307 / 181
   ---
307 / 110
196 / 157
   ---
   ---
196 / 95
    ---
140 100     ---       ---        ---    385 / 188     ---
160 90
100
   ---
   ---
322 / 220
   ---
    ---
503 / 306
    ---
   ---
   ---
   ---
200 110
125
   ---
   ---
503 / 351
    ---
    ---
785 / 478
   ---
   ---
    ---
   ---
