Demontage und Montage
Hydraulikzylinder mit Verschluss
Hydraulikzylinder mit Verschluss besitzen am Umfang verteilt Schrauben zur Montage des Verschlusses im Zylinderrohr.
Aufbau Differentialzylinder (ohne Dämpfung)
Aufbau Gleichlaufzylinder (mit Dämpfung)

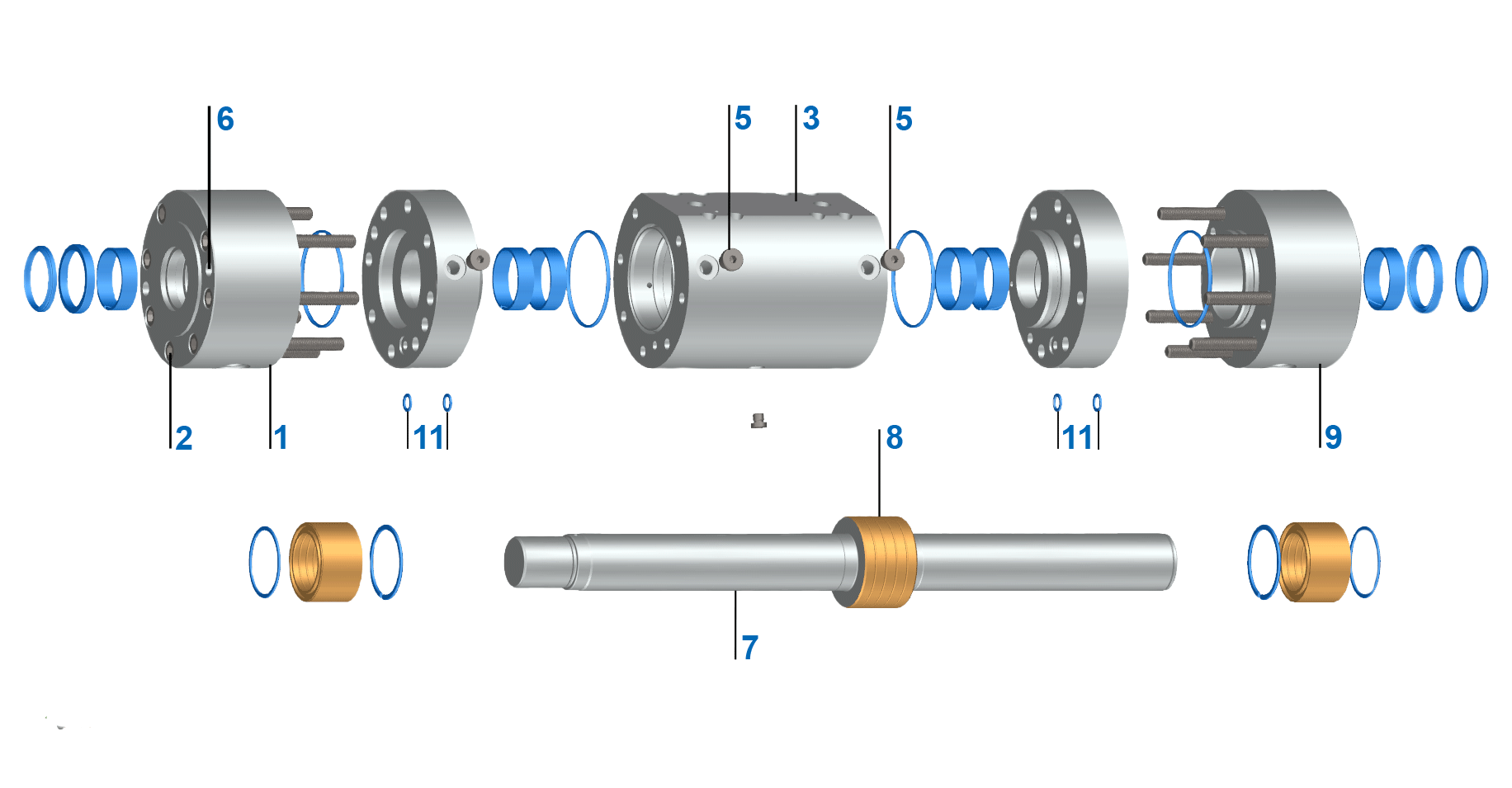

Aufbau Prüfzylinder der Reihe 320 (mit Servofloat®)
|
|
Hydraulikzylinder mit Verschluss demontieren
Allgemeine Hinweise
- Zur Vermeidung eines Vakuums im Zylinder empfiehlt Hänchen zur Demontage die Anschlüsse oder Entlüftungsschrauben des Zylinders zu öffnen.
- Im Zylinder verbliebendes Hydraulikmedium so weit wie möglich ablaufen lassen.
Bei Zylindern mit Wegmesssystem dieses vor der Zylinder-Demontage entfernen. Wartungsarbeiten am Wegmesssystem sind in Rubrik Wartung Produkt mit Wegmesssystem beschrieben.
Demontage Verschluss
- Befestigungsschrauben [2] aus dem stangen- bzw. kolbenstangenseitigen Verschluss [1 bzw. 9] über Kreuz lösen und herausschrauben.
- Zwei Befestigungsschrauben gleichmäßig in Abzugsgewinde-Bohrungen [6] einschrauben.
- Verschluss [1 bzw. 9] vorsichtig über die Kolbenstange abziehen.
- Kolbenstange [7] aus dem Zylinderrohr ziehen.
Hydraulikzylinder mit Verschluss montieren
Montage Verschluss
| Hinweis | Beschädigungen durch Fluchtungsfehler bei Gleichlaufzylinder
|
- Kolben [8] und Zylinderrohr [3] mit Betriebsmedium benetzen oder verträgliches Montagefett verwenden.
- Kolbenstange [7] mit Kolben am Zylinderrohr-Innendurchmesser ansetzen.
- Führungsbänder formen und in die Nut einlegen (sofern Kolben mit Führungsbändern ausgestattet ist).
- Kolbenstange in das Zylinderrohr einführen und in den Endanschlag schieben.
- Flanschdichtungen [11] - bei Reihe 320 - zwischen Verschlüssen und Zylinderrohr einsetzen.
- Verschluss [1 bzw. 9] vorsichtig auf die Kolbenstange schieben.
- Befestigungsschrauben [2] über Kreuz festziehen. Anzugsmomente beachten - siehe Montage und Betriebsanleitung.
Besonderheit bei Hydraulikzylindern mit mehrteiligem Verschluss, z. B. bei Servofloat® oder Servoseal®: Die Montage und Demontage der einzelnen Verschlussteile erfolgt nacheinander analog zu Zylindern mit einteiligem Verschluss.
