Radialgelenklager
Einsatz im Hydraulikzylinder
Radialgelenklager sind in Teil 1 von DIN 12240 genormt. Im Hydraulikzylinder kommen insbesondere die Form E (DO) und Form W (LO) mit verbreitertem Innenring zum Einsatz.
Form E (DO)
Form W (LO)
Grundsätzlich sind aber Gelenklager nie spielfrei und daher ist im Umkehrpunkt der Zylinderbewegung deren Lagerluft zu berücksichtigen.
Gelenklager werden eingesetzt
- als Schwenkausführung mit Gelenklager zur Befestigung am Zylinderkörper
- im Gelenkkopf mit Gelenklager zur Befestigung an der Kolbenstange
- am Schutzrohr zur Zylinderbefestigung
Abhängig von der Zylinderreihe kommen unterschiedliche Gelenklagertypen zum Einsatz.
Schmierung
Die Ausführung der Gelenklager ist im Standard wartungspflichtig. Diese sind gemäß Belastung und Gelenklager-Herstellerempfehlung regelmäßig zu schmieren.
Spezielle Gelenklager wie zum Beispiel wartungsfrei oder mit geringerer Lagerluft sind auf Anfrage erhältlich.
Die Schmierung der wartungspflichtigen Gelenklager erfolgt entweder am Schmiernippel an der Lasche, am Schmiernippel über den Bolzen oder direkt am Bolzen.
Befestigung Lager
Die Gelenklager sind in den Laschen der Gelenkköpfe bzw. Zylinderrohre eingepresst. Sie sind entweder fest verbaut und mit mehreren Marken am Umfang gebördelt oder alternativ mit herausnehmbaren Sicherungsringen befestigt.

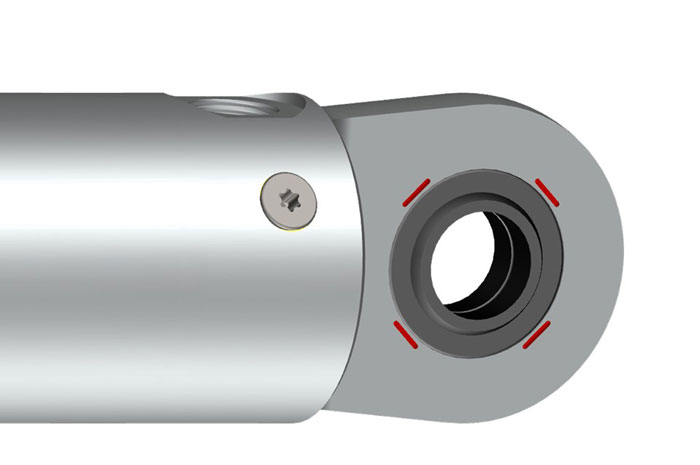

fest verbaut

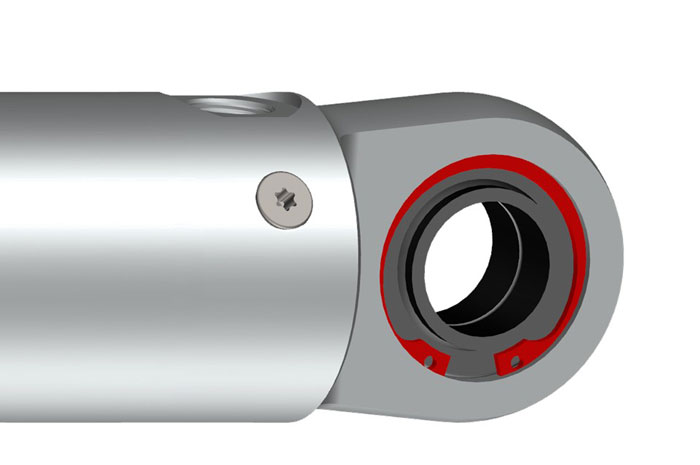

mit Sicherungsring
Lagerluft
Alle Gelenklager verfügen als Gleitlager über ein bestimmtes Lagerspiel. Um dieses Maß lässt sich der Innenring gegenüber dem Außenring verschieben.
Dieses Lagerspiel, auch Lagerluft genannt, stellt sich im eingebauten Zustand ein. Hierzu ist es erforderlich, dass sowohl das Lagergehäuse als auch der Bolzen mit den richtigen Toleranzen verwendet wird. Die Größe der Lagerluft ist dabei abhängig von den Abmessungen und von der Lagerluft-Gruppe.
Für den normalen Einsatz eines Hydraulikzylinders sind Lager mit normalem Spiel der Gruppe N geeignet, für Zylinder mit dynamischen Anforderungen bei sehr kleinen Amplituden setzt man Lager mit eingeengter Lagerluft Gruppe 2 ein.
Radiale und axiale Lagerluft
|
Durchmesser in [mm] |
Lagerluft-Gruppe in [µm] | ||
| über | bis | Gruppe N | Gruppe 2 |
| 12 | 20 | 40 - 82 | 10 - 40 |
| 20 | 35 | 50 - 100 | 12 - 50 |
| 35 | 60 | 60 - 120 | 15 - 60 |
| 60 | 90 | 72 - 142 | 18 - 72 |
| 90 | 140 | 85 - 165 | 18 - 85 |
| 140 | 200 | 100 - 192 | 18 - 100 |
Radiale Lagerluft wartungspflichtiger Gelenklager nach DIN ISO 12240-1, Form E oder W
Gruppe N = normales Spiel
Gruppe 2 = eingeengtes Spiel
Die in der Tabelle angegebene Lagerluft ist allerdings nur für die von den Lagerherstellern empfohlenen Passungen zutreffend.
Die in den Normen der Hydraulikzylinder und Anbauteile angegebenen Passungen weichen davon teilweise ab. Eine Berechnung der Lagerluft ist im Einzelfall empfehlenswert.
Durch Wahl der geeigneten Lagerluft-Gruppe kann das Spiel aber anwendungsgerecht reduziert werden.
